前一篇文章和大家分享了家庭网络的基本架构和家庭网络的构建。有了理论，那么在实际装修过程中该如何实施以达到预期的全屋WIFI效果呢？本文和大家分享一下网络设备的点位布置以及应该注意的事项，是前一篇文章的延续。

• 家庭网络的规划

前一篇文章提到过的网络设备有光猫、路由器、交换机、网络面板、监控、摄像头等，这么多的设备要在装修方案阶段就确定好位置，以便为后续布线施工提供依据。那我们所要规划的就是这些设备的摆放位置以及网线走向，以达到既美观又满足使用功能的要求。

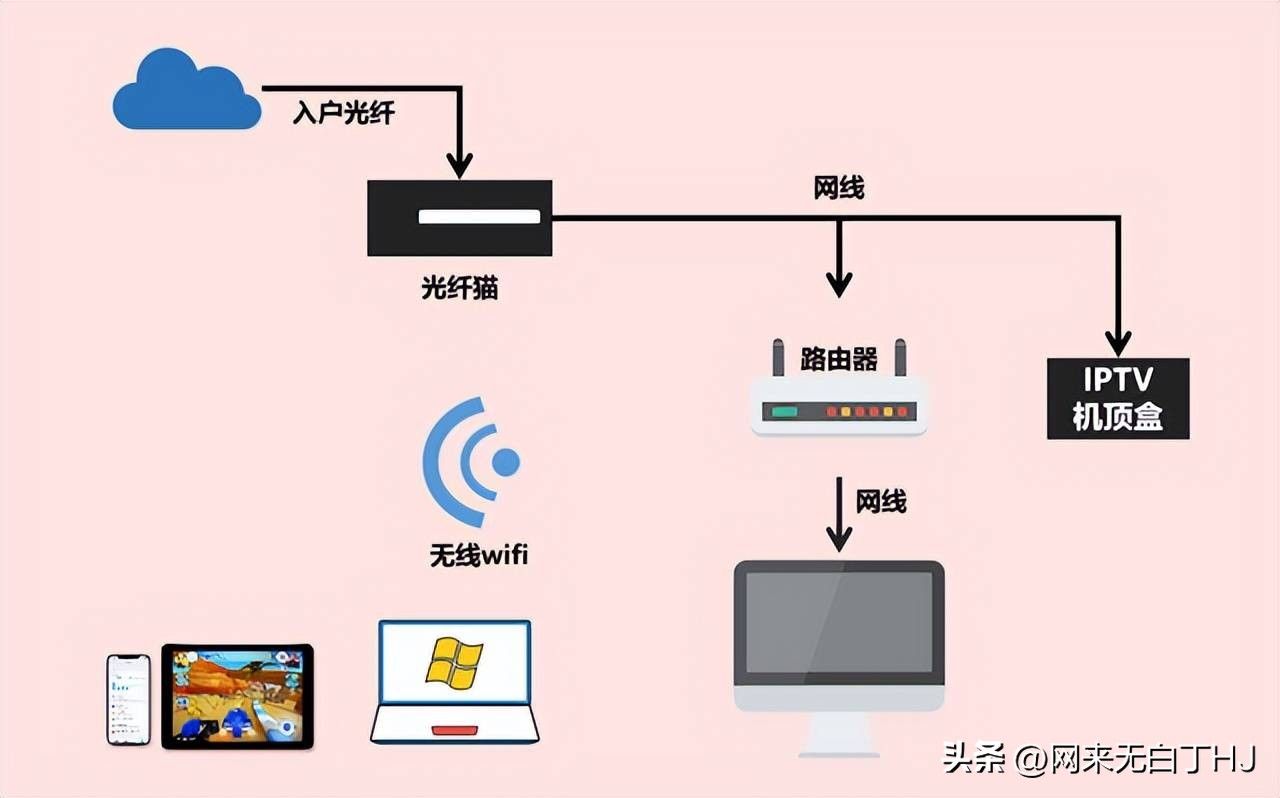

家庭网络基本架构

1、光猫

现在都是光纤入户，自带弱电箱，光猫直接放弱电箱里即可。

需要注意的是光猫需要插电，改水电时要在弱电箱里加个电源，近几年的新房子弱电箱里都配了电源。想移动弱电箱位置或想换一个更大的弱电箱，最好在墙面隐蔽之前施工。

2、路由器

路由器的位置根据组网方式不同，放的位置略有不同。

1）路由器组网

路由器组网要用到多个路由器，1个主路由器+n个子路由器（有WIFI功能）组成。

主路由器（无WIFI功能）一般和光猫一起放在弱电箱里。主路由器（有WIFI功能）一般放在客厅，将子路由器中的一个设置成主路由即可。二者的布线稍有不同，下一篇会谈到。

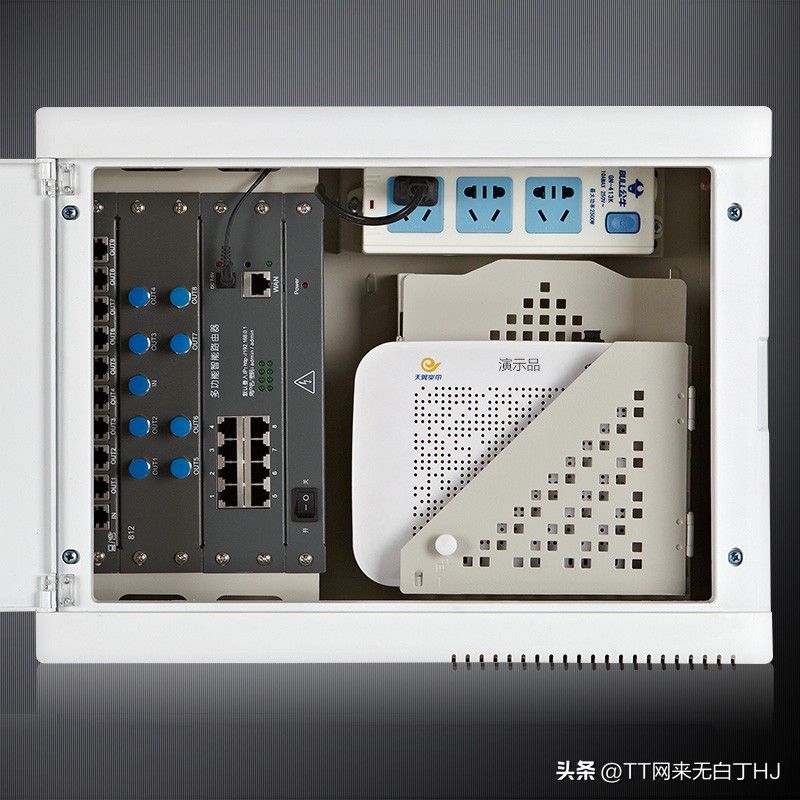

光猫和路由器

子路由器分散布置到每个空间。以一般家庭为例，客厅、主卧、次卧分别布置一个，如果厨房、卫生间离已有点位较远，则可以增加布置。

前文说过，光猫也有路由和WIFI功能，那可不可以把光猫当成主路由器使用呢？原理上是可以的。但实际上，由于光猫的性能较弱不能很好的充当主路由的角色，会造成网络不稳定、延迟等问题；而且一般的光猫只有4个网络接口，不能满足子路由器的数量；还有就是大多数光猫都是只有1个接口支持千兆。（如图所示）

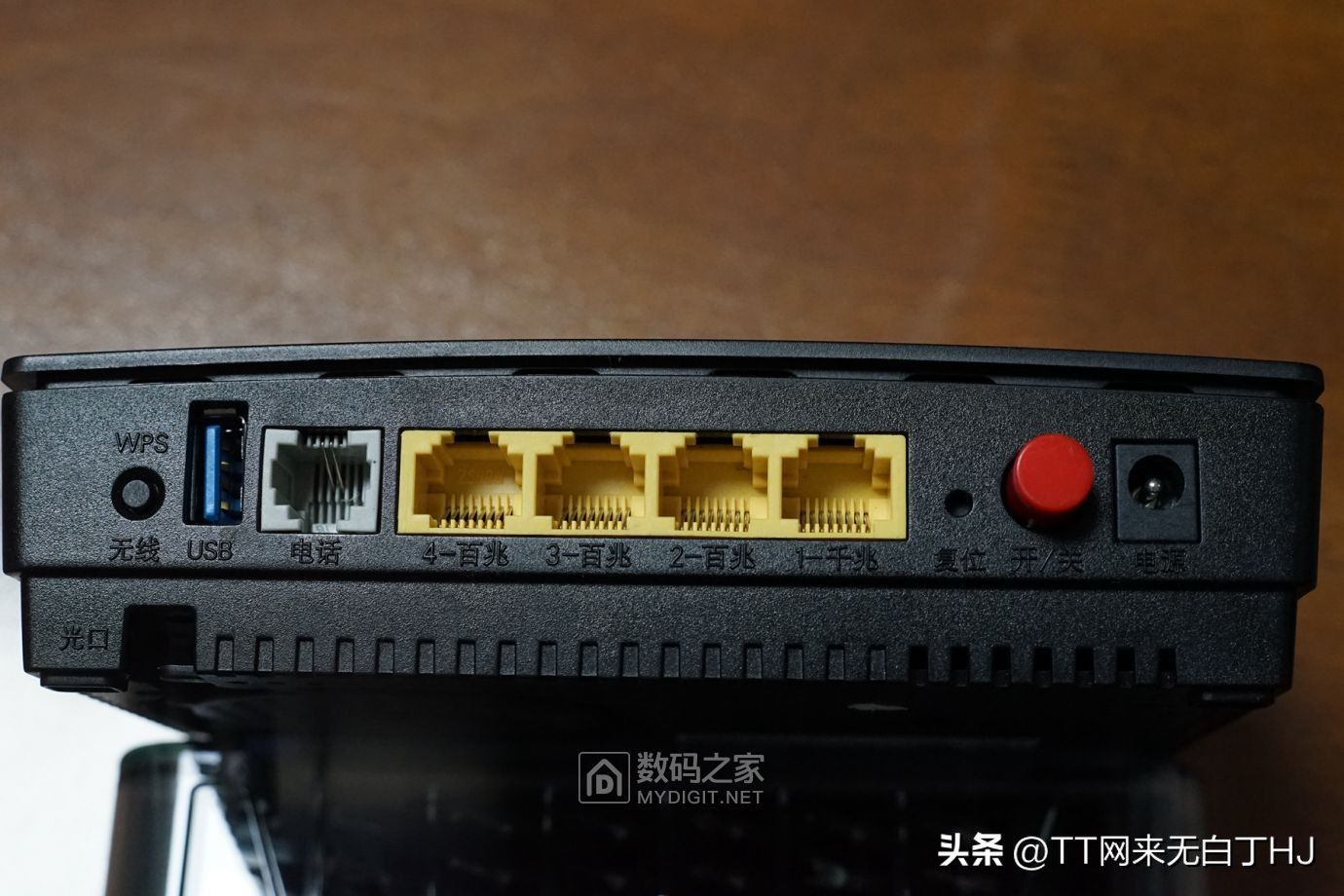

光猫接口

2）AC+AP组网

布设和路由器组网相同，AC设备是主路由器，AP设备是子路由器。

二者的区别：

路由器组网的每个设备都要插电，每个点位要同时布设网线和电源；而AC+AP组网，只有AC设备需要插电，AP设备不需要插电（POE）。

3、网络交换机

网络交换机一般只有在超大户型、复式、别墅这种户型较大，需要的子路由器和网络设备的数量较多时才会用到，一般和主路由器放在一起。

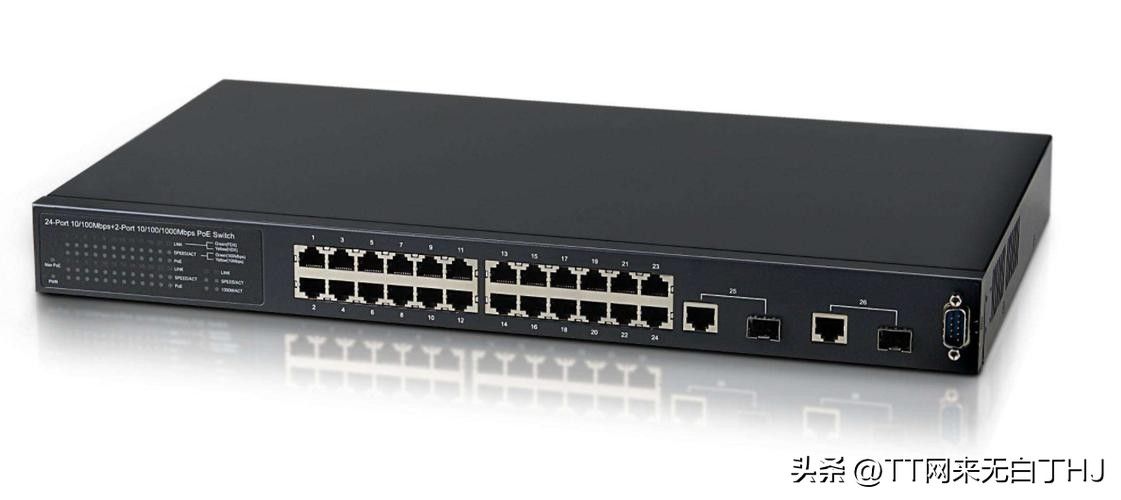

网络交换机

如果用到网络交换机，那说明网络设备数量已经很多了，为了网络稳定，主路由器建议换成专业的企业级路由器（无WIFI功能）。还有，弱电箱已经装不下这么多东西了，要准备弱电柜或单独的弱电间。

4、终端设备

AP面板：外观和普通的网络面板相似，内置了WIF模块，有的带网口，有的不带。

监控、摄像头：如果配置了POE功能的主路由器，那么监控和摄像头可以买不插电的；反之，则需要买插电的。

终端设备的位置，哪里需要点哪里。相应位置最好跟装修方案对照一下，避免跟家具冲突。

家庭网络规划首先要确定采用哪种方案，进而确定购买什么样的网络设备，然后根据设备再进行走线规划，最后进行布线施工。购买有线还是无线、插电还是不插电设备，决定了改水电时强、弱电的布线走向，费用也会随之改变。下一篇将为大家浅析一下家庭网络的布线和走向，敬请关注！
