OSPF中的5类和7类LSA中包含了一个特殊的内容，叫Forwarding Address（以下简称FA），FA有什么用呢？

很简单，OSPF协议在计算路由时总是希望能找到“最优路径”，但在引入外部路由时，有些情况并不能如其所愿，于是FA地址华丽登场，协助OSPF找到“真·最优路径”。

背景介绍

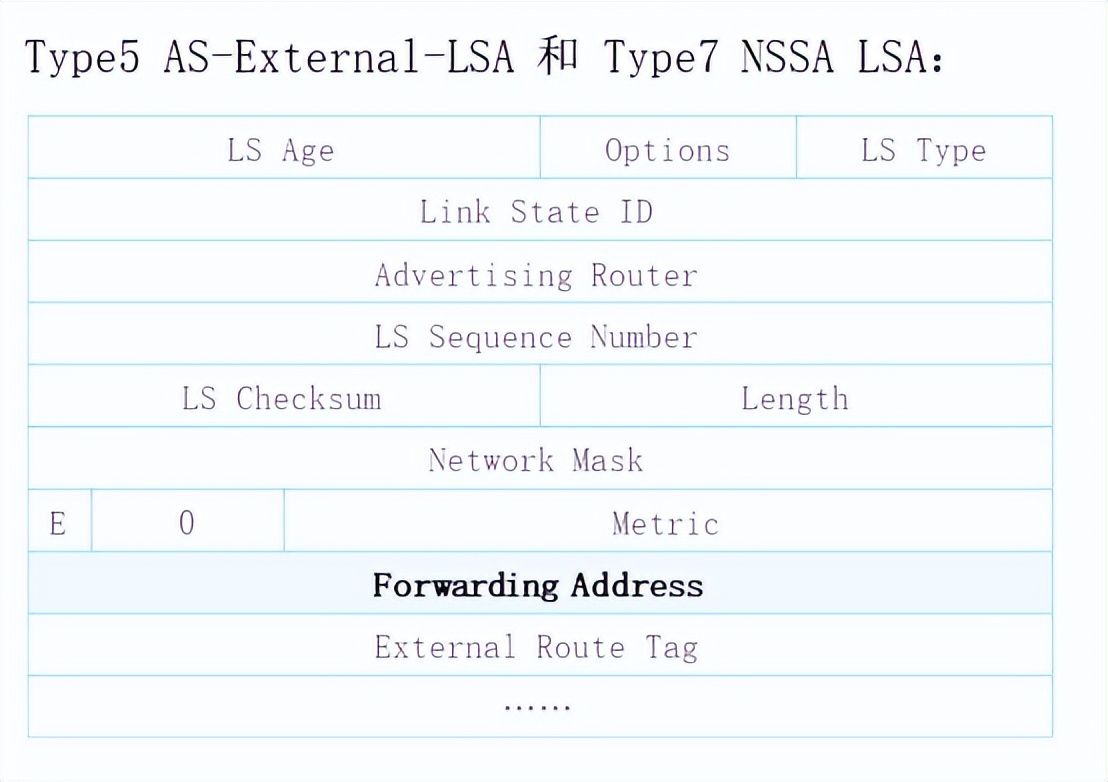

FA是Forwarding Address（转发地址）的简写。FA是ASBR通告的TYPE 5 LSA和TYPE 7 LSA中的字段，它的作用是告诉OSPF域内的 路由器如何能够更快捷地到达LSA 5所通告路由的下一跳地址。

以免OSPF内部路由器在MA网络上以ASBR为下一跳，再由ASBR自己转发到正确的下一跳，而产生额外的路由，具有避免次优路径的产生以及防止环路的功能。

当FA为0.0.0.0时，则到达该外部网段的流量会被发往引入这条外部路由的ASBR。而如果FA不为0.0.0.0，则流量会被发往这个转发地址。

一、背景

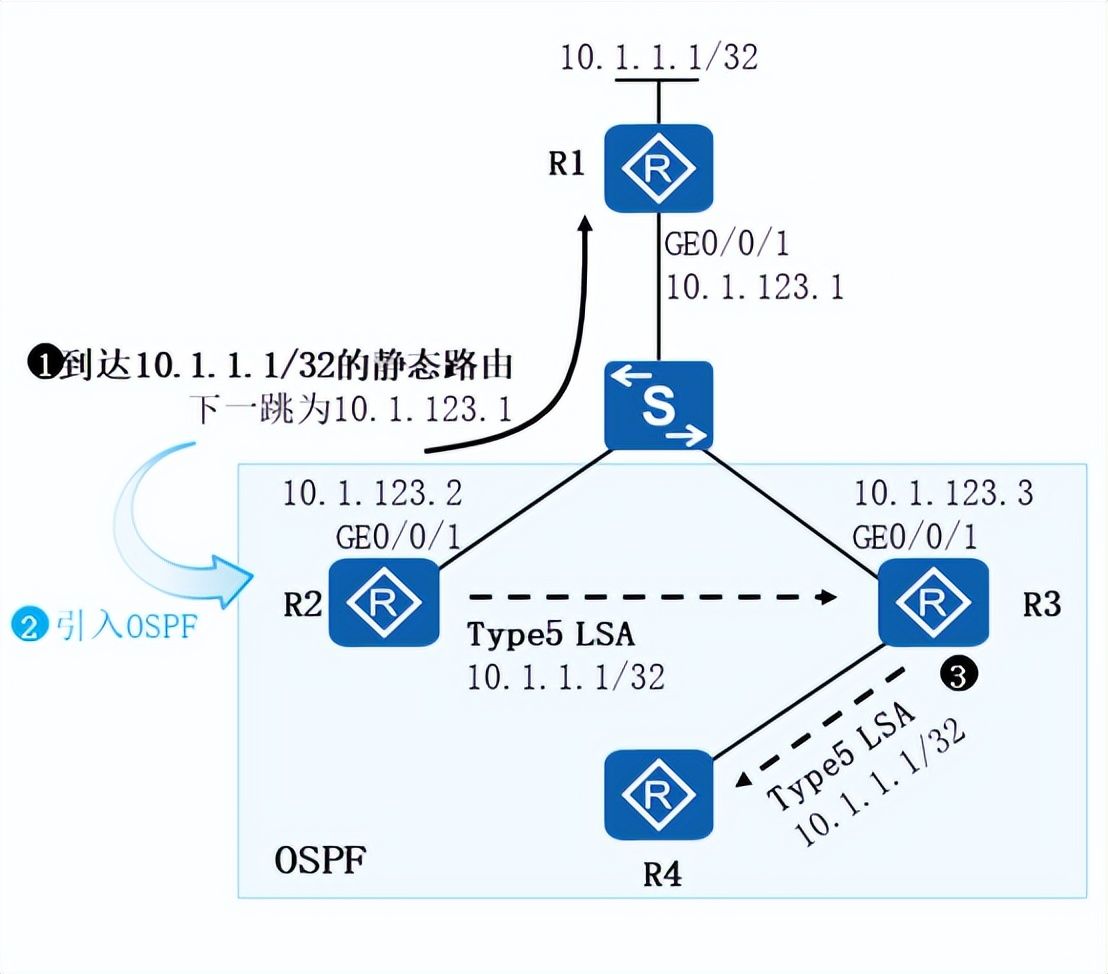

没有FA时：

R2、R3和R4运行OSPF，均部署在Area0中。其中R2和R3的GE0/0/1接口都激活OSPF并建立邻接关系，但是两者与外部路由器R1并不建立OSPF邻接关系。

1、R2配置到达10.1.1.1/32的静态路由，下一跳为10.1.123.1。

2、R2将静态路由引入OSPF，产生Type5 LSA在区域内泛洪。

3、R3接收到R2产生的5类LSA，计算出到达10.1.1.1/32的外部路由，并且将路由的下一跳指定为R2（10.1.123.2）。

OSPF域内的路由器如R4到达10.1.1.1/32的路径是：R4-R3-R2-R1，该路径是次优路径的。

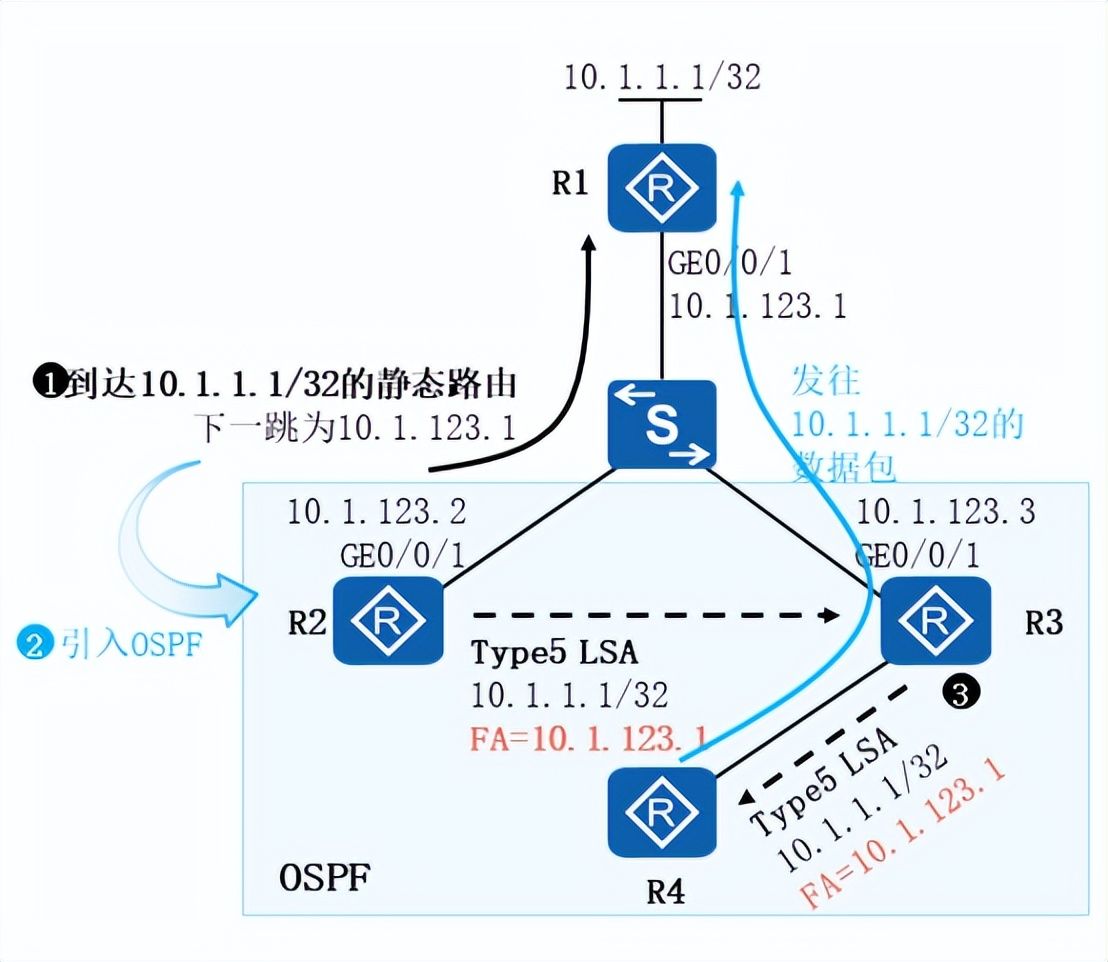

有FA时：

R2向OSPF域内通告到达10.1.1.1/32的外部路由时，为对应的Type5 LSA设置FA，值为其自己到达该外部路由的下一跳：10.1.123.1。

当R3收到该LSA后，计算到达10.1.1.1/32的路由时，发现FA为非0，因此它认为到达目标地址10.1.1.1/32的下一跳为FA所指定的地址，即：10.1.123.1。

二、FA的取值

当ASBR引入外部路由时，若Type5 LSA中的FA字段为0，表示路由器认为到达目的网段的数据包应该发往该ASBR；若Type5 LSA中的FA字段不为0，表示路由器认为到达目的网段的数据包应该发往这个FA所标识的设备。

当以下条件全部满足时，FA字段才可以被设置为非0：

1、ASBR在其连接外部网络的接口（外部路由的出接口）上激活了OSPF；

2、该接口没有被配置为Silent-Interface；

3、该接口的OSPF网络类型为Broadcast或NBMA；

4、该接口的IP地址在OSPF配置的network命令指定的网段范围内。

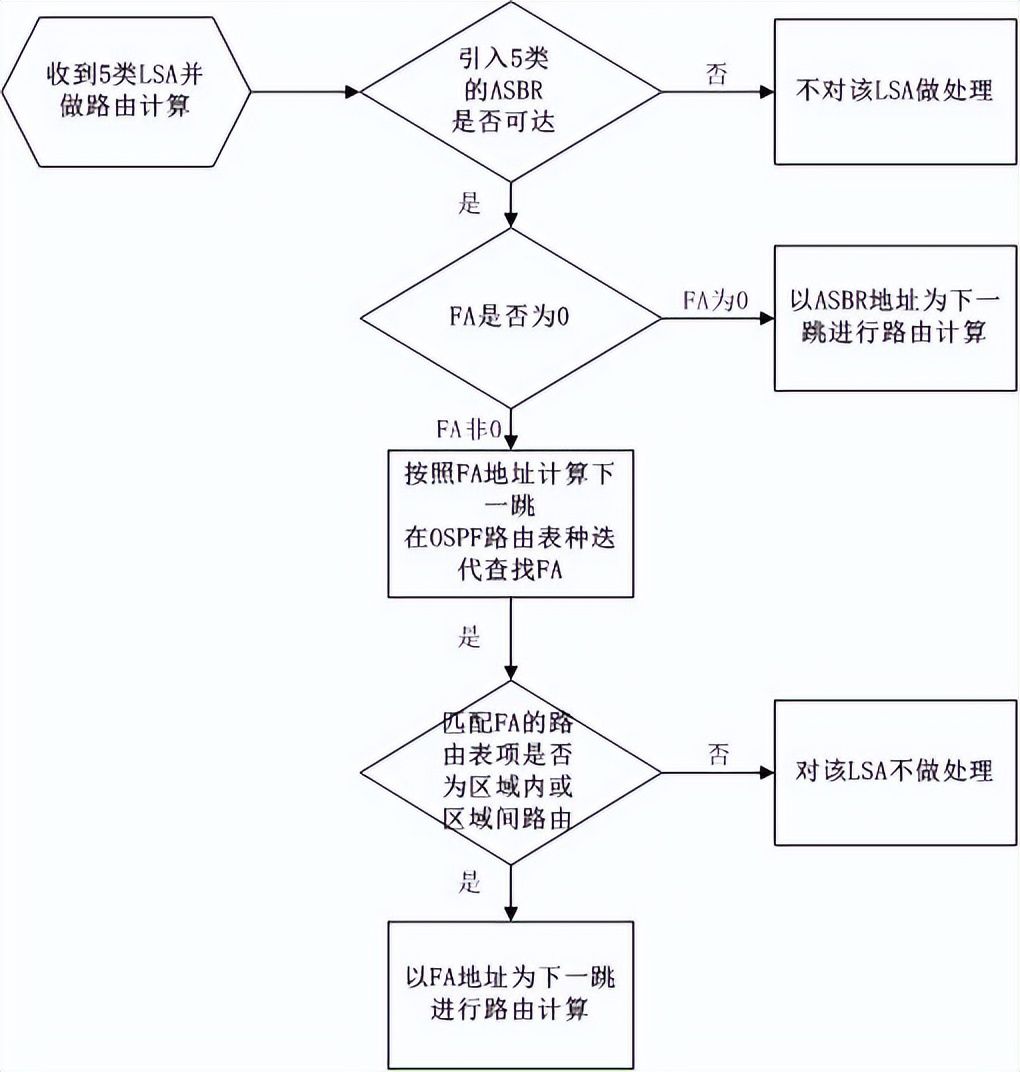

在RFC中规定，到达FA的路由必须是区域内或区域间路由，这样接收到该外部LSA的路由器才能够加载该LSA进入路由表。为什么要做这样一个检查呢。

我们知道OSPF是一个无环的链路状态协议，区域内的无环是依靠最短路径树来保证，而区域间的无环是依靠非骨干区域和骨干区域连接来实现，这些方法保证了AS内部路由计算的可靠性。

但是OSPF无法控制AS外部的路由信息是否可靠，FA本身就是用于转发到达外部网络的地址，如果用一个外部路由来迭代查找FA并进行路由计算，那么很可能会导致路由问题。所以才有了以上要求。

三、NSSA场景下FA的典型应用

当NSSA区域中有多个ABR时，系统会根据规则自动选择一个ABR作为转换器，将Type7 LSA转换为Type5 LSA，其他ABR不做LSA转换。

缺省情况下，转换路由器是NSSA区域中Router ID最大的区域边界路由器（ABR）。

LSA头部Options字段中的P-bit（Propagate bit）用于告知转化路由器该条Type7 LSA是否需要转化为Type5 LSA。只有P-bit置位并且FA不为0的Type7 LSA才能转化为Type5 LSA。

区域边界路由器产生的Type7 LSA缺省路由不会置位P-bit（注意：所有的OSPF LSA有相同的LSA头部，P-bit在LSA头部中的Options字段）。

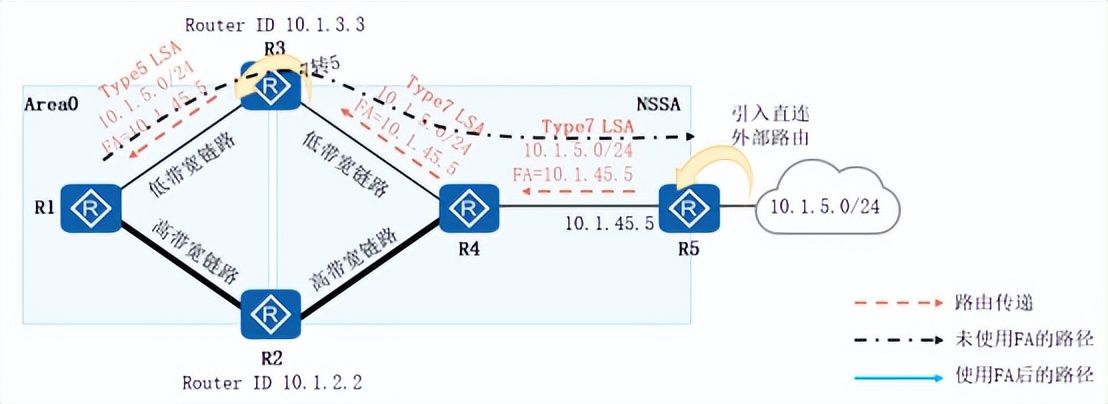

如图所示，如果不考虑FA，由于R3的Router ID比R2大，因此它将执行7转5的动作，如此一来，R1将认为必须经由ABR（R3）到达目的网络。这样，流量便会被引导到低带宽链路，即R1-R3-R4-R5。

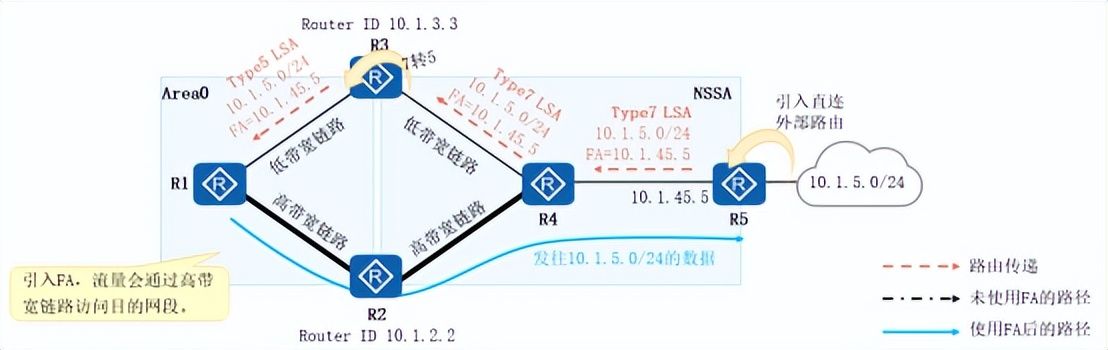

引入FA地址后：

R5引入直连外部路由，且将FA设为自己访问目的网段10.1.5.0/24的地址：10.1.45.5。

R3执行Type7 LSA转换Type5 LSA动作，继续携带FA：10.1.45.5。

R1收到后，会在自己的OSPF路由表中查询到达这个FA的路由，发现在OSPF路由表中能够找到匹配这个FA的路由，就使用到达这个FA的下一跳地址作为这条外部路由的下一跳地址。

因此，R1最终会通过R1-R2-R4-R5路径，访问目的网段10.1.5.0/24。

四、组网中需要注意的问题

在组网中可能遇到不同厂家的设备或者是相同厂家不同版本的设备，在对FA的处理上可能会存在不同，所以需要在配置规划中注意一些问题：

1、尽量在ASBR处对外部路由进行聚合；

2、如果不在ASBR处进行路由聚合，那么进行路由过滤，只引入希望引入的外部路由；

3、如果ASBR连接外部网络的接口上使能了OSPF，并且该接口连接了一个多点可达的网络，那么在所有OSPF内的路由器，要可以通过区域内或者区域间路由访问ASBR连接外部网络的接口地址；

4、如果路由器并不存在与ASBR的直接邻接，并且FA直连可达。为了使FA实现转发的优化，必须在直连FA的接口也使能OSPF，可以同时将该接口配置为被动接口以减少对网络的影响。

五、总结

总体来说，FA地址的存在能让OSPF域内的路由器如何能够更快捷地到达通告外部路由的下一跳地址，以免内部路由器在广播网络上以自己为下一跳路由到自己,自己再转发到同一广播网络上的外部路由域的路由器上，而产生"额外"的一跳，确定最优路径。
