1、实战目的
（1）在路由器上启动 OSPF 路由进程
（2）启用参与路由协议的接口，并且通告网络及所在的区域
（3）LSA 的类型和特征
（4）不同路由器类型的功能
（5）OSPF 拓扑结构数据库的特征和含义
（6）E1 路由和 E2 路由的区别
（7）查看和调试 OSPF 路由协议相关信息

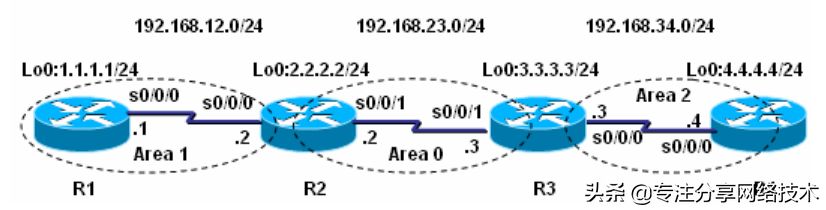

2、拓扑
配置时采用环回接口尽量靠近区域 0 的原则。路由器 R4 的环回接口不在 OSPF 进程中通
告，通过重分布的方法进入 OSPF 网络
3、实验步骤
（1）步骤 1：配置路由器 R1
R1(config)# router ospf 1
R1(config-router)# router-id 1.1.1.1
R1(config-router)# network 1.1.1.0 255.255.255.0 area 1
R1(config-router)# network 192.168.12.0 255.255.255.0 area 1
（2）步骤 2：配置路由器 R2
R2(config)# router ospf 1
R2(config-router)# router-id 2.2.2.2
R2(config-router)# network 192.168.12.0 255.255.255.0 area 1
R2(config-router)# network 192.168.23.0 255.255.255.0 area 0
R2(config-router)# network 2.2.2.0 255.255.255.0 area 0
（3）步骤 3：配置路由器 R3
R3(config)# router ospf 1
R3(config-router)# router-id 3.3.3.3
R3(config-router)# network 192.168.23.0 255.255.255.0 area 0
R3(config-router)# network 192.168.34.0 255.255.255.0 area 2
R3(config-router)# network 3.3.3.0 255.255.255.0 area 0
（4）步骤 4：配置路由器 R4
R4(config)# router ospf 1
R4(config-router)# router-id 4.4.4.4
R4(config-router)# network 192.168.34.0 0.0.0.255 area 2
R4(config-router)# redistribute connected subnets
//将直连路由重分布到 OSPF 网络，重分布的内容在后面的章节详细介绍
4.实验调试
（1） show ip route
R2# show ip route ospf
1.0.0.0/24 is subnetted, 1 subnets
O 1.1.1.0 [110/65] via 192.168.12.1, 00:04:36, Serial0/0/0
3.0.0.0/24 is subnetted, 1 subnets
O 3.3.3.0 [110/65] via 192.168.23.3, 00:02:46, Serial0/0/1
4.0.0.0/24 is subnetted, 1 subnets
O E2 4.4.4.0 [110/20] via 192.168.23.3, 00:02:22, Serial0/0/1
O 3.3.3.0 [110/65] via 192.168.23.3, 00:02:46, Serial0/0/1
4.0.0.0/24 is subnetted, 1 subnets
O E2 4.4.4.0 [110/20] via 192.168.23.3, 00:02:22, Serial0/0/1
O IA 192.168.34.0/24 [110/128] via 192.168.23.3, 00:02:46, Serial0/0/1
以上输出表明路由器 R2 的路由表中既有区域内的路由“1.1.1.0”和“3.3.3.0”，又有
区域间的路由“192.168.34.0”，还有外部区域的路由“4.4.4.0”。这就是为什么在 R4 上要
用重分布，就是为了构造自治系统外的路由。
【技术要点 】
OSPF 的外部路由分为：类型 1（在路由表中用代码“E1”表示）和类型 2（在路由表中
用代码“E2”表示）。它们计算外部路由度量值的方式不同：
① 类型 1（E1）:外部路径成本＋数据包在 OSPF 网络所经过各链路成本；
② 类型 2（E2）: :外部路径成本，即 ASBR 上的缺省设置。
在重分布的时候可以通过“ metric-type”参数设置是类型 1 或 2，也可以通过“metric”
参数设置外部路径成本，默认为 20。下面的是一个具体的实例：
R4(config-router)# redistribute connected subnets metric 50 metric-type 1
则在 R2 上关于“4.4.4.0”路由条目的信息如下：
O O E1 4.4.4.0 [110/ 178] via 192.168.23.3, 00:01:27, Serial0/0/1
（2） show ip ospf database
R1#show ip ospf database
show ip ospf database
OSPF Router with ID (1.1.1.1) (Process ID 1)
Router Link States (Area 1) //区域 1 类型 1 的 LSA
Link ID ADV Router Age Seq# Checksum Link count
1.1.1.1 1.1.1.1 595 0x80000007 0x00A0ED 3
2.2.2.2 2.2.2.2 459 0x80000004 0x002E71 2
Summary Net Link States (Area 1) //区域 1 类型 3 的 LSA
Link ID ADV Router Age Seq# Checksum
2.2.2.0 2.2.2.2 459 0x80000002 0x000D20
3.3.3.0 2.2.2.2 459 0x80000002 0x006B7E
192.168.23.0 2.2.2.2 459 0x80000002 0x001E55
192.168.34.0 2.2.2.2 459 0x80000002 0x002701
Summary ASB Link States (Area 1) //区域 1 类型 4 的 LSA
Link ID ADV Router Age Seq# Checksum
4.4.4.4 2.2.2.2 459 0x80000002 0x008919
Type-5 AS External Link States//类型 5 的 LSA
Link ID ADV Router Age Seq# Checksum Tag
4.4.4.0 4.4.4.4 349 0x80000003 0x008460 0
R2# show ip ospf database
OSPF Router with ID (2.2.2.2) (Process ID 1)
Router Link States (Area 0)//区域 0 类型 1 的 LSA
Link ID ADV Router Age Seq# Checksum Link count
2.2.2.2 2.2.2.2 1712 0x80000004 0x006208 3
3.3.3.3 3.3.3.3 1677 0x80000004 0x00F56C 3
Summary Net Link States (Area 0) //区域 0 类型 3 的 LSA
Link ID ADV Router Age Seq# Checksum
1.1.1.0 2.2.2.2 1785 0x80000001 0x00B53B
192.168.12.0 2.2.2.2 1785 0x80000001 0x0099E5
192.168.34.0 3.3.3.3 1673 0x80000001 0x0088DC
Summary ASB Link States (Area 0) //区域 0 类型 4 的 LSA
Link ID ADV Router Age Seq# Checksum
4.4.4.4 3.3.3.3 1652 0x80000001 0x00EAF4
Router Link States (Area 1) //区域 1 类型 1 的 LSA
Link ID ADV Router Age Seq# Checksum Link count
1.1.1.1 1.1.1.1 1794 0x80000006 0x00A2EC 3
2.2.2.2 2.2.2.2 1786 0x80000003 0x003070 2
Summary Net Link States (Area 1) //区域 1 类型 3 的 LSA
Link ID ADV Router Age Seq# Checksum
2.2.2.0 2.2.2.2 1782 0x80000001 0x000F1F
3.3.3.0 2.2.2.2 1698 0x80000001 0x006D7D
192.168.23.0 2.2.2.2 1738 0x80000001 0x002054
192.168.34.0 2.2.2.2 1672 0x80000001 0x0029FF
Summary ASB Link States (Area 1) //区域 1 类型 4 的 LSA
Link ID ADV Router Age Seq# Checksum
4.4.4.4 2.2.2.2 1653 0x80000001 0x008B18
Type-5 AS External Link States// 类型 5 的 LSA
Link ID ADV Router Age Seq# Checksum Tag
4.4.4.0 4.4.4.4 203 0x80000002 0x00865F 0
以上输出结果包含了区域 1 的 LSA 类型 1、LSA 类型 3、LSA 类型 4、LSA 类型 5 的链路
状态信息,以及区域 0 的 LSA 类型 1，LSA 类型 3，LSA 类型 4 的链路状态信息。同时看到路
由器 R1 和 R2 的区域 1 的链路状态数据库完全相同。
【技术要点 】
① 相同区域内的路由器具有相同的链路状态数据库，只是在虚链路的时候略有不同；
② 命令“ show ip ospf database”所显示的内容并不是数据库中存储的关于每条 LSA
的全部信息，而仅仅是 LSA 的头部信息。要看 LSA 的全部信息，该命令后面还有跟详细的参
数，如“ show ip ospf database router”，结果显示如下：
R1# show ip ospf database router
OSPF Router with ID (1.1.1.1) (Process ID 1)
Router Link States (Area 1)
LS age: 1355
Options: (No TOS-capability, DC)
LS Type: Router Links
Link State ID: 1.1.1.1
Advertising Router: 1.1.1.1
LS Seq Number: 80000008
Checksum: 0x9EEE
Length: 60
Number of Links: 3
Link connected to: a Stub Network
(Link ID) Network/subnet number: 1.1.1.0
(Link Data) Network Mask: 255.255.255.0
Number of TOS metrics: 0
TOS 0 Metrics: 1
Link connected to: another Router (point-to-point)
(Link ID) Neighboring Router ID: 2.2.2.2
(Link Data) Router Interface address: 192.168.12.1
Number of TOS metrics: 0
TOS 0 Metrics: 64
Link connected to: a Stub Network
(Link ID) Network/subnet number: 192.168.12.0
(Link Data) Network Mask: 255.255.255.0
Number of TOS metrics: 0
TOS 0 Metrics: 64
Routing Bit Set on this LSA
LS age: 1267
Options: (No TOS-capability, DC)
LS Type: Router Links
Link State ID: 2.2.2.2
Advertising Router: 2.2.2.2
LS Seq Number: 80000005
Checksum: 0x2C72
Length: 48
Area Border Router
Number of Links: 2
Link connected to: another Router (point-to-point)
(Link ID) Neighboring Router ID: 1.1.1.1
(Link Data) Router Interface address: 192.168.12.2
Number of TOS metrics: 0
TOS 0 Metrics: 64
Link connected to: a Stub Network
(Link ID) Network/subnet number: 192.168.12.0
(Link Data) Network Mask: 255.255.255.0
Number of TOS metrics: 0
TOS 0 Metrics: 64
以上输出是路由器 R1 在区域 1 的 LSA 类型 1 的全部信息。
（3） show ip ospf
R4# show ip ospf 1
Routing Process "ospf 1" with ID 4.4.4.4
Supports only single TOS(TOS0) routes
Supports opaque LSA
Supports Link-local Signaling (LLS)
It is an autonomous system boundary router
Redistributing External Routes from,
......
以上信息表明路由器 R4 是一台 ASBR。
