大家好，我是IT售前工程师Bernie。

本文主要介绍计算机组网的关键技术vlan，以应对网络中的广播风暴。

在正式介绍VLAN之前，我们先举一个简单的例子：

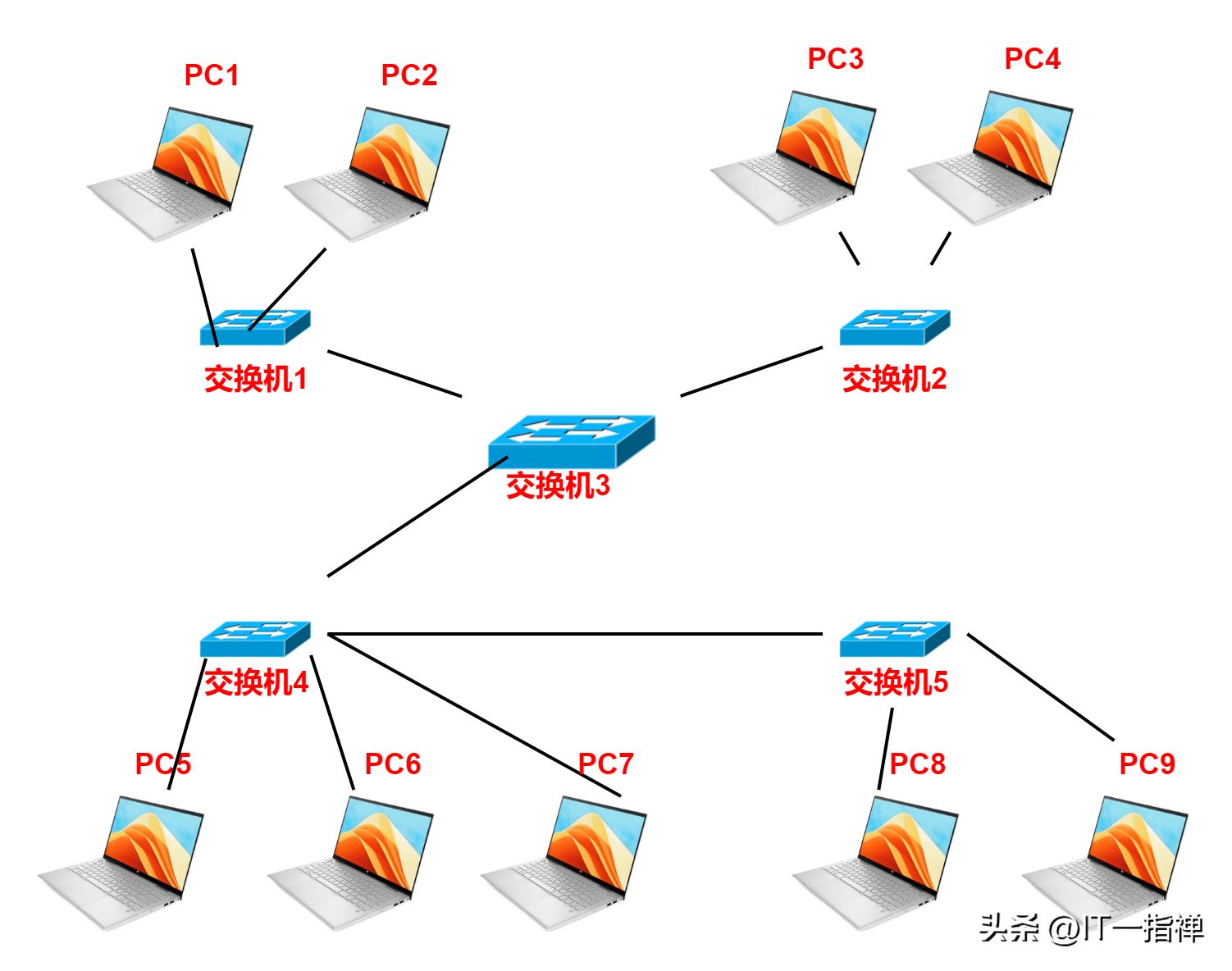

下图是一个由5台二层交换机和9台PC构成的网络。假设某一时刻，计算机PC1需要与计算机PC2通信时（左上角）通信。

第一步：必须在数据帧中指定目标MAC地址才能正常通信，因此PC1必须先广播ARP请求（ARP Request）信息，来尝试获取计算机PC2的MAC地址。

第二步：交换机1收到广播帧（ARP请求）后，会将它转发给除接收端口外的其他所有端口，也就是Flooding(泛洪)了。

第三步：交换机3将ARP广播给交换机2和4、5；

第四步：交换机2、4、5也还会Flooding。分别将ARP转发到计算机PC3-PC9上面去。

本来只有交换机1和PC2跟本次消息传送有关系，但是由于广播消息可以在同一个网段中无差别传送，就导致了所有设备接收和处理无关的广播消息。当信息量比较大时，就会产生“广播风暴”，大量的广播信息在网段内复制，传播数据帧，会直接导致网络性能下降，甚至网络瘫痪。

那么，如何有效避免产生广播风暴呢？这里就引入了VLAN的概念。

广播域分割的必要性

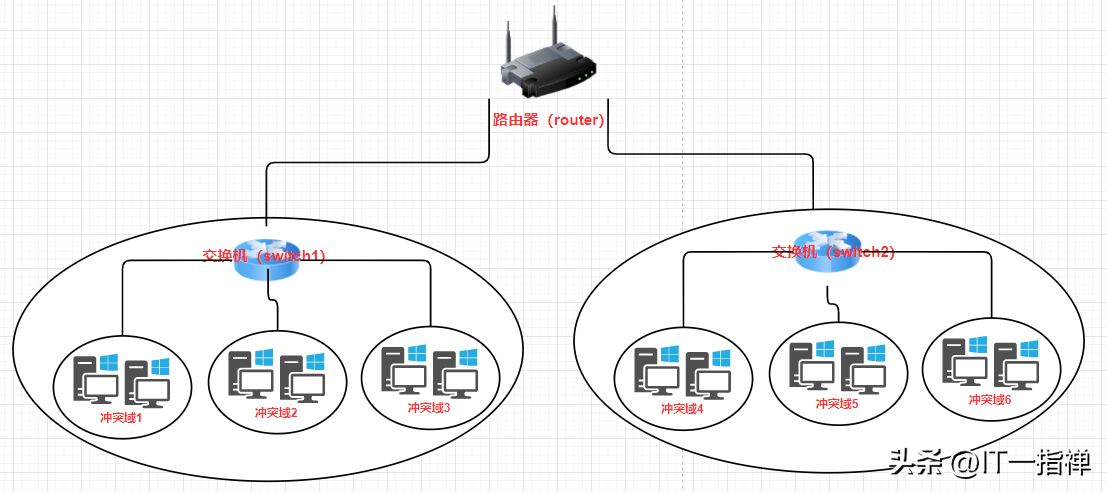

通常情况下，分割广播域都必须使用路由器，可以以路由器上的网络接口（LAN Interface）为单位分割广播域。

但是路由器上不会有太多的网络接口，其数目多在1～4个左右。使用路由器分割广播域的话，所能分割的个数完全取决于路由器的网络接口个数，使得用户无法自由地根据实际需要分割广播域。

于是，就有了另外一个思路： 与路由器相比，二层交换机一般带有多个网络接口，如果能使用这么多网络接口分割广播域，那么无疑运用上的灵活性会大大提高。用于在二层交换机上分割广播域的技术，就是VLAN。

VLAN的概念

VLAN（Virtual LAN）的中文意思是“虚拟局域网”。有些人会将音译为“围栏”，没错它的作用确实跟围栏有一比。

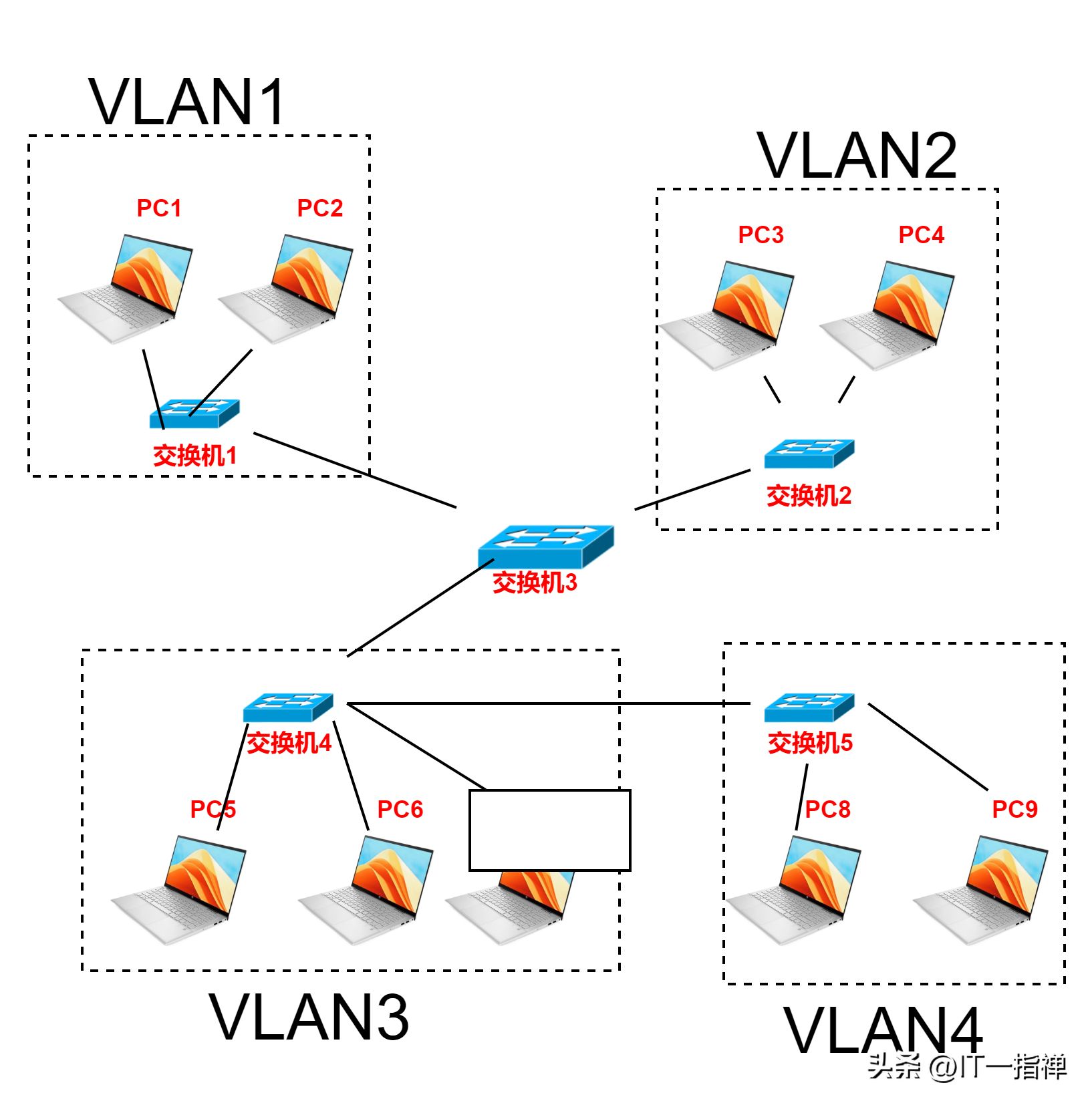

VLAN的主要作用是分割同一网段下的广播域，这里包括同一网段下的各类设备。本来，二层交换机只能构建单一的广播域，不过使用VLAN功能后，它能够将网络分割成多个广播域。广播域一旦分割，每个虚拟局域网下的设备在进行ARP请求时，只能在自己的VLAN里面传送，大大净化了网络，提高了带块利用率。

VLAN的工作原理

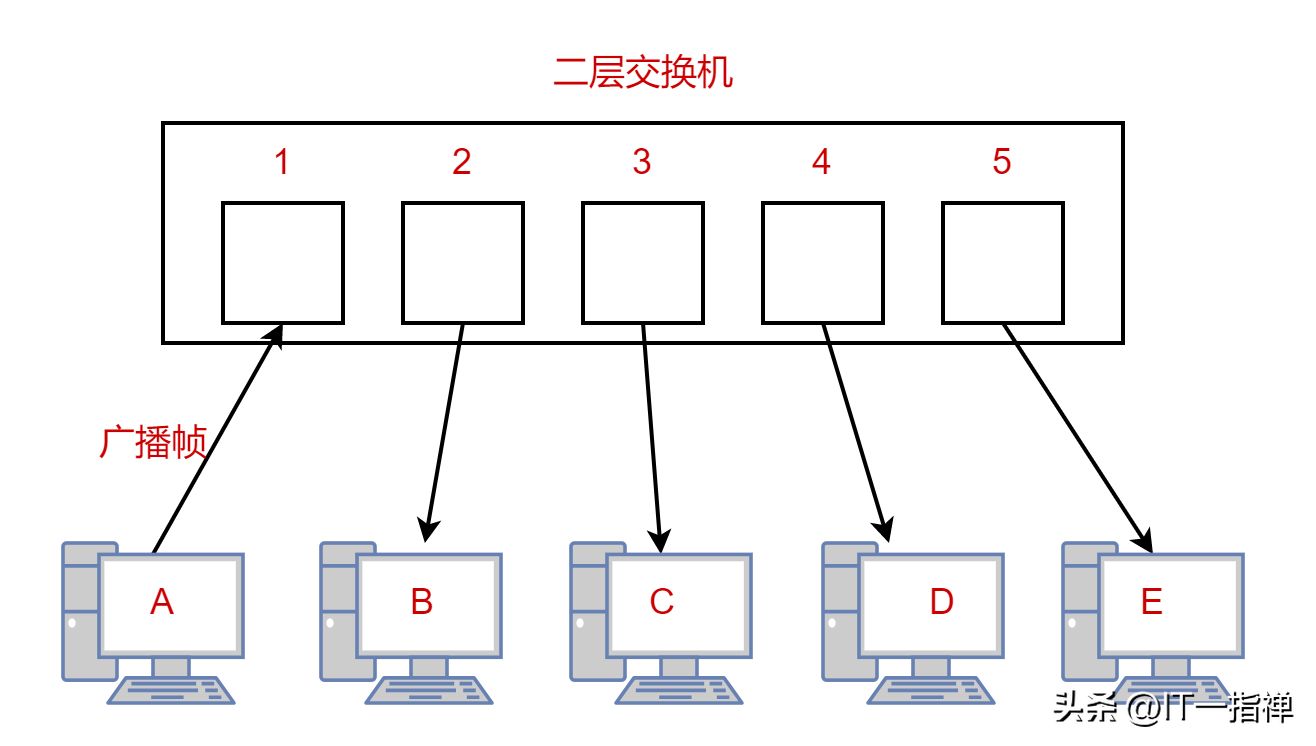

接下来我们看一下VLAN的详细工作原理，是怎么分割广播域的。比如在一台未设置任何VLAN的二层交换机上，任何广播帧都会被转发给除接收端口外的所有其他端口（Flooding）。

例如，计算机A发送广播信息后，会被转发给端口2、3、4、5。交换机收到广播帧后，转发到除了接收端以外的所有端口。计算机B\C\D\E都会收到来自A的广播信息。

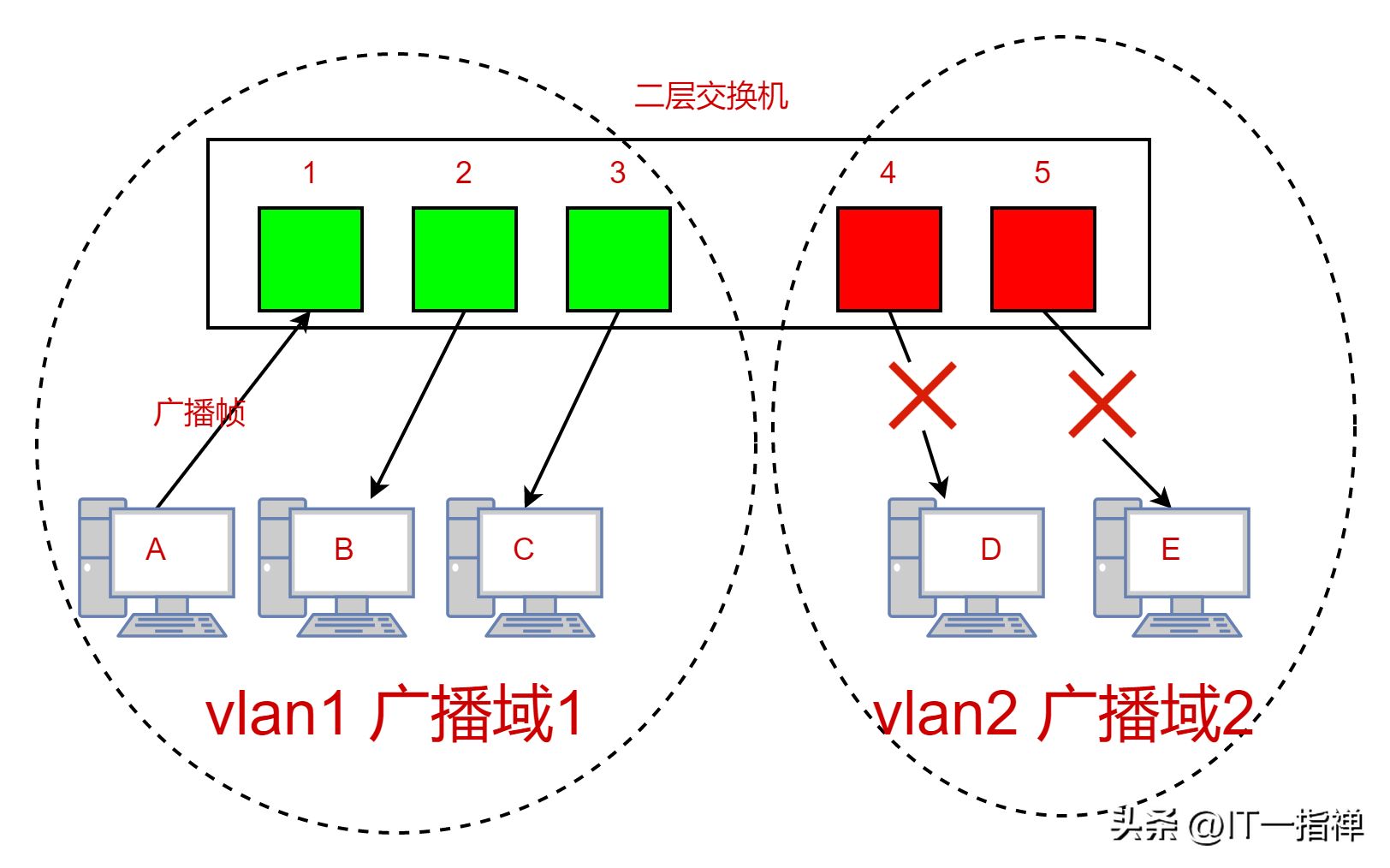

那么，我们接下来在交换机上生成2个VLAN，同时设置端口1、2、3属于绿色的VLAN，端口4、5属于红的VLAN。那么，我们再从计算机A发出广播帧，交换机就把它转发给同属于一个VLAN的其他端口，也就是端口2和3。端口4、5将不会接收到广播信息。这样，VLAN通过限制广播帧转发的范围分割了广播域。

这样就可以了吗？没那么简单！

VLAN生成的逻辑上交换机是互不相通的。我们在交换机上设置VLAN后，如果未做其他处理，VLAN间还是是无法通信的。通常两个广播域之间由路由器连接，广播域之间来往的数据包都是由路由器中继的。因此，VLAN间的通信也需要路由器提供中继服务，这被称作“VLAN间路由”。

VLAN间路由，可以使用普通的路由器，也可以使用三层交换机。总之，不同VLAN间互相通信时需要用到路由功能。

静态VLAN和动态VLAN

访问链接：在交换机中，只属于一个VLAN，且仅向该VLAN转发数据帧的端口。在大多数情况下，访问链接所连的是客户机。我们设置VLAN时，首先要生成VLAN，然后再设定访问链接，即定义哪一个端口属于这个VLAN。

按照VLAN与端口的映射方式，可以分为静态VLAN和动态VLAN。静态VLAN是指访问链接是事先好的，也就是说要明确规定好各个端口属于哪个VLAN。

由于需要一个个端口地指定，当计算机网络非常庞大时，设定静态就会变得烦杂无比。客户机每次变更所连端口，都必须同时更改该端口所属VLAN的设定，也不太现实。所以，静态VLAN的设置方式，只适合简单场景的组网方式。

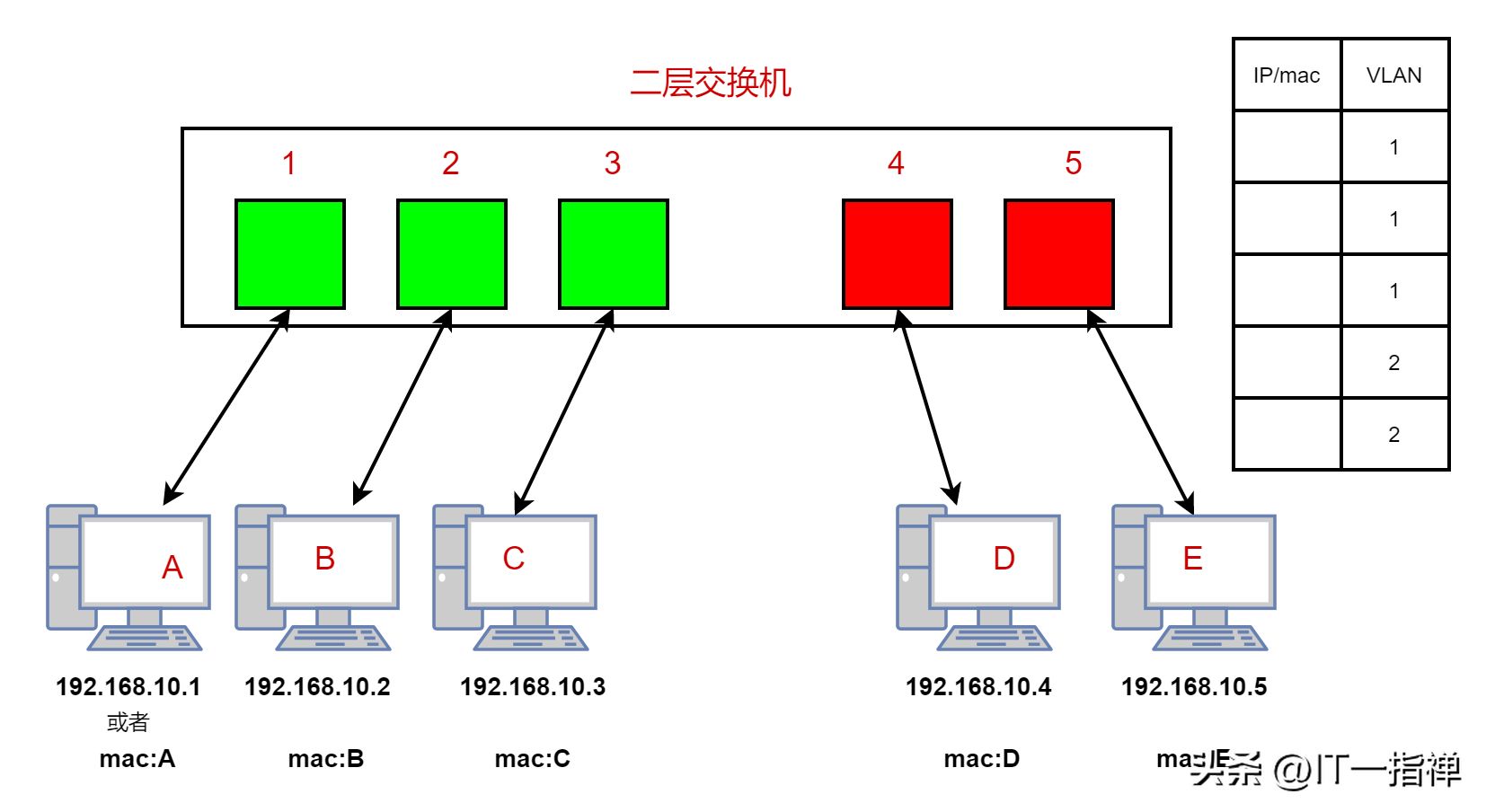

动态VLAN则是根据交换机所连接的计算机的MAC地址或者IP地址来动态改变的。

①　基于MAC地址的VLAN，就是通过查询并记录端口所连计算机上网卡的MAC地址来决定端口的所属。假定有一个MAC地址“7C-17-43-FF-A2-90”被交换机设定为属于VLAN8，那么这台计算机无论是连在交换机哪个端口，该端口都会被划分到VLAN 8中。

②　还有一种方式是基于IP地址的动态VLAN，通过所连计算机的IP来决定端口所属VLAN的。这种设置方式，即使计算机因为交换了网卡或是其他原因导致MAC地址改变，只要计算机的IP地址不变，就仍可以加入原先设定的VLAN。

与基于MAC地址的VLAN相比，IP地址的动态VLAN可以简便地改变网络结构。因为IP地址是网络层的概念，所以可以理解为基于IP的VLAN是一种在OSI的第三层上设置的访问链接方式。

除了基于mac地址和IP的动态VLAN以外，还有一种是基于用户信息的VLAN。即：根据交换机端口所连接的计算机登录用户来决定该端口的VLAN。这种方式层级就更高了，属于OSI模型中的四层以上。层级越高，越能适用于网络结构的灵活变化。

Trunk Link

不管是上文介绍的动态VLAN还是静态VLAN，基本上都是单台交换机下的VLAN设置，小打小闹。在组网中，真正用到的还是跨多个交换机的VLAN。

比如：在一个学校里，不同教学楼里有很多的交换机、PC，他们组成了较为复杂的校园网络。

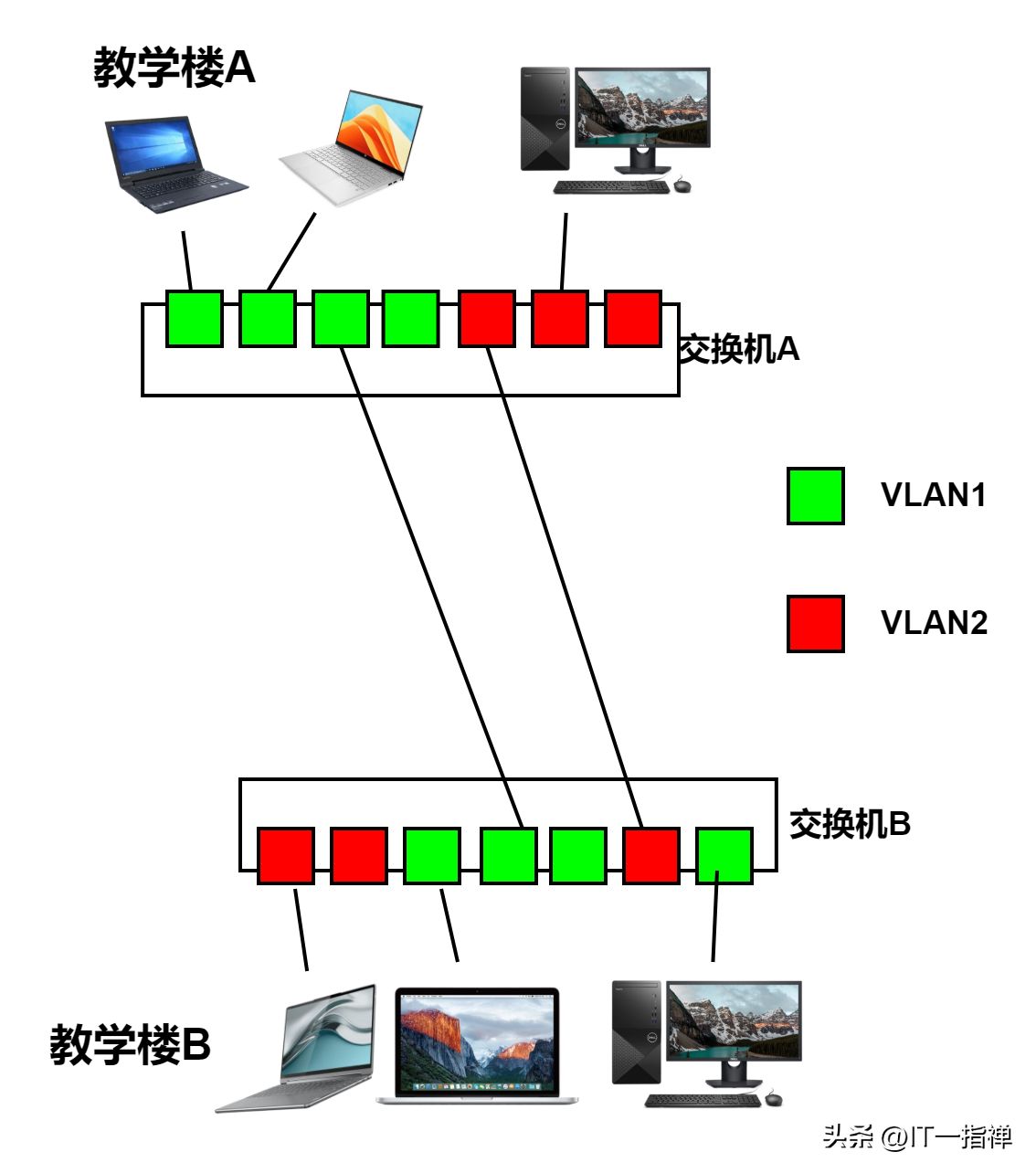

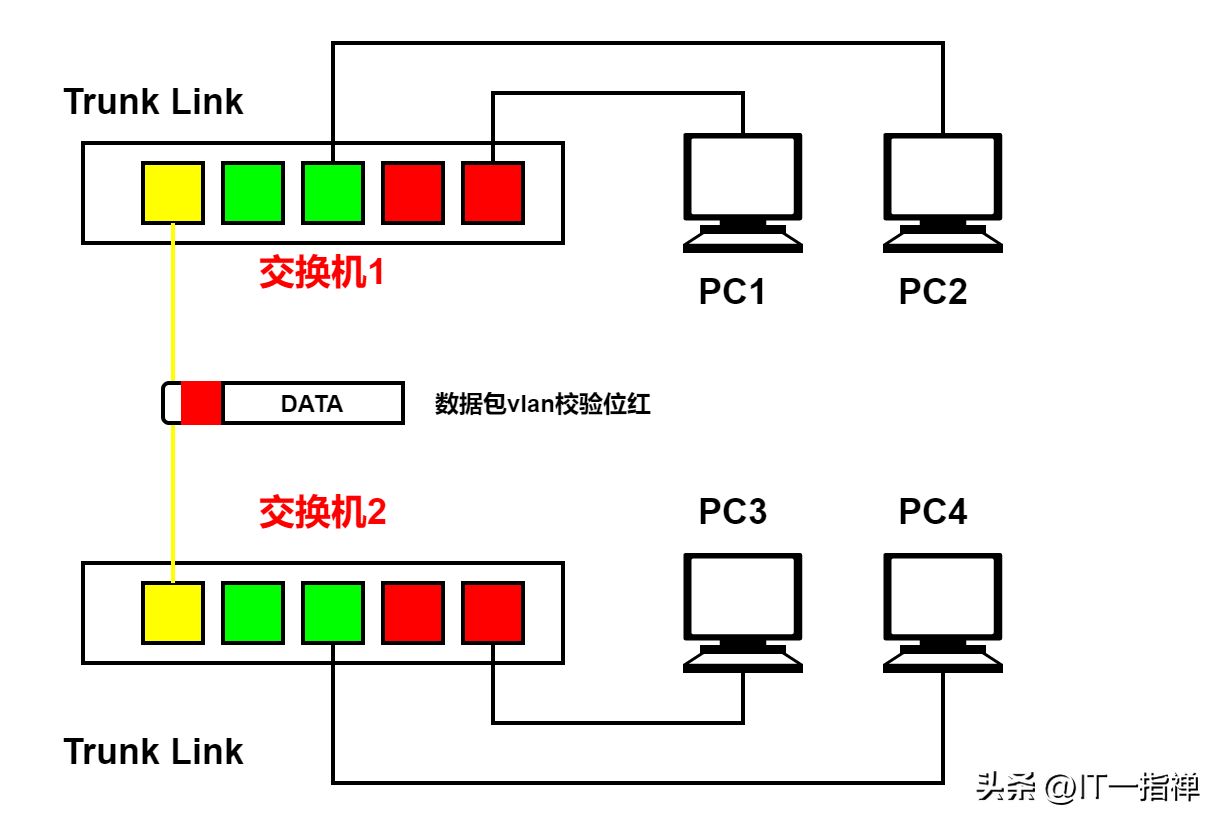

我们在交换机A和交换机B上各设一个绿色和红色VLAN专用的接口，用网线将两条网络并联起来，就可以两栋教学楼上的VLAN互通互认。其实这个方案也不是天衣无缝的，存在效率低、扩展性不好的问题。比如：在现有网络基础上新建VLAN时，为了让这个VLAN能够互通，就需要在交换机间连接新的网线，不同的教学区新增网线涉及到很多的改造和工程量。那么，为了提高效率，我们会想办法让交换机间互联的网线集中到一根上，这就是做Trunk（汇聚链接）。

Trunk 指的是能够转发多个不同VLAN的通信的端口。汇聚链路上流通的数据帧，都被附加了用于识别分属于哪个VLAN的特殊信息。
