一、VRRP实战目的
1、理解 VRRP 的工作原理
2、 掌握 VRRP 的配置

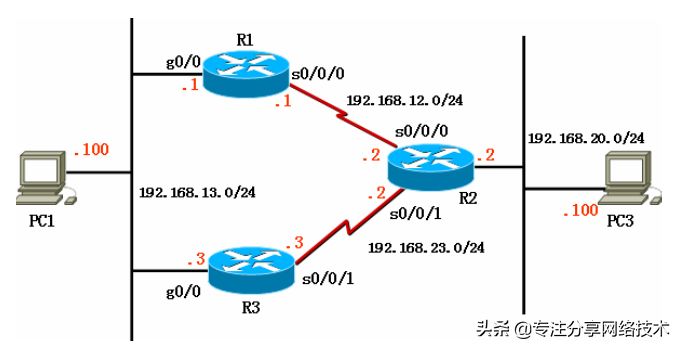

二、拓扑
三、步骤
VRRP 的配置和 HSRP 的配置非常相同,不再赘述重复的步骤。
(1) 步骤 1:配置 IP 地址、路由协议等,参见实验 1
(2) 步骤 2:配置多个 VRRP 组,并跟踪接口
R1 上:
R1(config)# track 100 interface Serial0/0/0 line-protocol
R1(config)# interface GigabitEthernet0/0
R1(config-if)# vrrp 1 ip 192.168.13.254
R1(config-if)# vrrp 1 priority 120
R1(config-if)# vrrp 1 preempt
R1(config-if)# vrrp 1 authentication md5 key-string cisco
R1(config-if)# vrrp 1 track 100 decrement 30
R1(config-if)# vrrp 2 ip 192.168.13.253
R1(config-if)# vrrp 2 preempt
R1(config-if)# vrrp 2 authentication md5 key-string cisco
//VRRP 的端口跟踪和 HSRP 有些不同,需要在全局配置模式下先定义跟踪目标,才配置 vrrp
中跟踪该目标,我们这里定义了目标 100 是 s0/0/0 接口。
R3 上:
R3config)# track 100 interface Serial0/0/0 line-protocol
R3(config)# interface GigabitEthernet0/0
R3(config-if)# vrrp 1 ip 192.168.13.254
R3(config-if)# vrrp 1 preempt
R3(config-if)# vrrp 1 authentication md5 key-string cisco
R3(config-if)# vrrp 2 ip 192.168.13.253
R3(config-if)# vrrp 2 priority 120
R3(config-if)# vrrp 2 preempt
R3(config-if)# vrrp 2 authentication md5 key-string cisco
R3(config-if)# vrrp 2 track 100 decrement 30
R1# show vrrp brief
Interface Grp Pri Time Own Pre State Master addr Group addr
Gi0/0 1 120 3531 Y Master 192.168.13.1 192.168.13.254
Gi0/0 2 100 3609 Y Backup 192.168.13.3 192.168.13.253
Gi0/0 1 120 3531 Y Master 192.168.13.1 192.168.13.254
Gi0/0 2 100 3609 Y Backup 192.168.13.3 192.168.13.253
//以上表明 R1 是 192.168.13.254 虚拟网关的 Master 路由器,是 192.168.13.253 虚拟网关
的 Backup 路由器。
R3# show vrrp brief
Interface Grp Pri Time Own Pre State Master addr Group addr
Gi0/0 1 100 3609 Y Backup 192.168.13.1 192.168.13.254
Gi0/0 2 120 3531 Y Master 192.168.13.3 192.168.13.253
Gi0/0 1 100 3609 Y Backup 192.168.13.1 192.168.13.254
Gi0/0 2 120 3531 Y Master 192.168.13.3 192.168.13.253
//以上表明 R3 是 192.168.13.253 虚拟网关的 Master 路由器,是 192.168.13.254 虚拟网关
的 Backup 路由器。
