一、路由器机顶盒电视机接线示意图


路由器、机顶盒和电视机是现代家庭最常用的三款设备,它们可以通过正确的接线方式实现联网、视频播放等功能。下面是一份简单的接线示意图:
首先,将路由器放置在家庭中央位置,用网线将路由器的LAN口连接到机顶盒的WAN口。这样,机顶盒就可以通过路由器接入互联网,实现在线视频播放、直播等功能。
接下来,将机顶盒和电视机通过HDMI线连接起来。HDMI线可以传输高清画面和音频信号,保证观看体验的高质量。
最后,将电视机和电源插头连接,打开电源,按照机顶盒的说明书进行设置和操作,即可开始观看电视节目、在线视频等。
需要注意的是,为了保证网络连接稳定,建议使用有线连接方式,避免使用无线连接。同时,如果家中网络速度较慢,可以考虑升级路由器或者增加网络带宽,以提升观看体验。
以上是关于路由器、机顶盒和电视机接线的简单示意图,希望能够帮助大家更好地使用这些设备,享受更高质量的视频体验。


二、网线盒怎么接线


网线盒的接线方法如下:

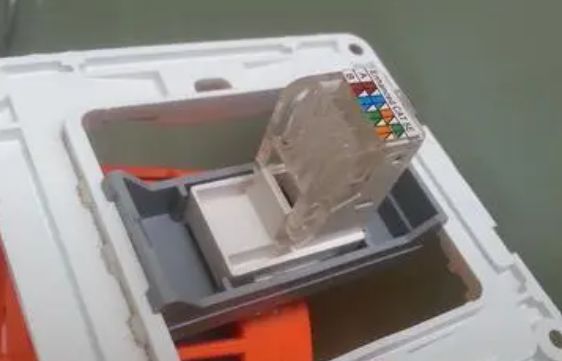

1、网线底盒的接法,看清底盒的线序,一般底盒上都标有两种线序。即A线序和B线序。

2、剥网线时请用专业网线钳,线盒内网线剥离长度为3厘米为宜,太短时不好操作。

3、看清底盒线序颜色,并逐一将线色相同的网线,卡在独立的卡槽内,然后合上压紧即可。

4、路由器处水晶头的接法,线序:橙白,橙,绿白,蓝,蓝白,绿,棕白,棕。

5、连接测试仪,查看灯线序是否正常。

网线盒接线的注意事项。

用网线盒接线的时候要注意,去掉外层网线包皮的时候,要特别注意力道,不能将线芯剪断。若是平行线芯部分太长,很有可能加强芯线之间的干扰,影响通信效率;若是线芯长度不够,导致水晶头金属片接触不到芯线,引起接触不良,最佳的线芯长度尽量在1.5CM以内即可。

若是上述步骤您还是觉得操作不好,可以与网络服务商取得联系。看看您家的网络属于移动、联通、电信或者其他服务商,联系以后会有专门人士登门安装,安装后将会有专业的调试设备。根据服务商提供的套餐不同,安装网线价格也所不同。



三、怎样将4线路由器折叠到盒里面


4线路由器折叠到盒里只需向里面转动路由器天线即可, 路由器天线都是可以折叠起来的。

路由器是连接两个或多个网络的硬件设备,在网络间起网关的作用,是读取每一个数据包中的地址然后决定如何传送的专用智能性的网络设备。

在网络通信中,路由器具有判断网络地址以及选择IP路径的作用,可以在多个网络环境中,构建灵活的链接系统,通过不同的数据分组以及介质访问方式对各个子网进行链接。路由器在操作中仅接受源站或者其他相关路由器传递的信息,是一种基于网络层的互联设备。

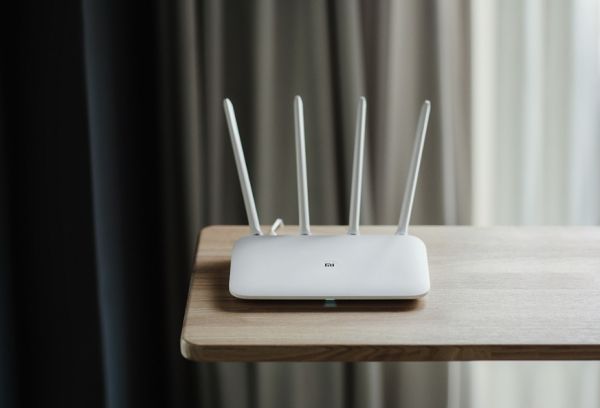

路由器的结构:

1、电源接口(POWER):接口连接电源。

2、复位键(RESET):此按键可以还原路由器的出厂设置。

3、猫(MODEM)或者是交换机与路由器连接口(WAN):此接口用一条网线与家用宽带调制解调器(或者与交换机)进行连接。

4、电脑与路由器连接口(LAN1~4):此接口用一条网线把电脑与路由器进行连接。
