一、cisco单臂路由的配置

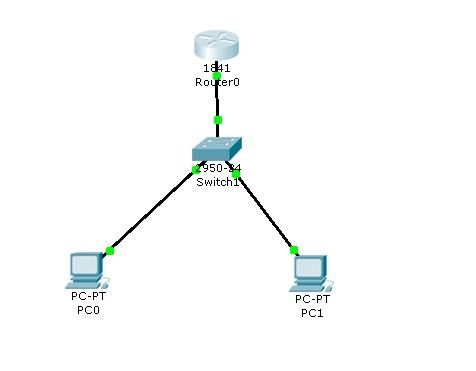

你的图其实就是这种的 PC0： IP 172.168.3.1/24 GW 255.255.255.0

PC1： IP 172.168.4.1/24 GW 255.255.255.0

这个是交换机配置 我配置了好半天啊！

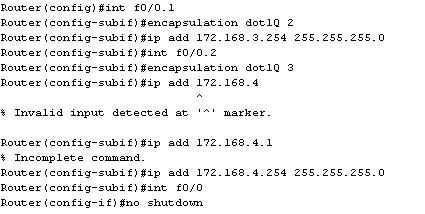

这是路由器配置 当中有打错的地方 172.168.4.1 应该是172.168.4.254

不知道有没有帮助到你！ 希望采纳！ 不懂的再问！ QQ：2468102586

二、关于单臂路由的设置

路由器-交换机-PC
现交换机端口上分不同VLAN，请问如何让各PC能互相访问。（各PC处在同一子网）。
现如果不同VLAN的PC处在不同子网的话可以配置通过。
但是如果不同VLAN处在同一子网就不行。
同一个子网的PC为什么配置在不同的VLAN里呢?楼主这种情况不通是正常的,因为不在同一个子网的话,可以通过路由三层转发,但在同一个子网路由器就直接丢弃了.如果想要解决也简单,把现在的网段进一步划分成多个子网.必须在不同子网，一台机器只能和同一个VLAN内的机器进行通信，如果要和其他VLAN进行通信，要借助于路由器或者三层交换
数据包在网关那里就直接丢弃了吧，
网关一看源地址根本不是我这个网段的嘛……
