一、如何用cad制作路由器

可以先使用office系列软件中的Visio（如果你电脑里没有，可以网上找一个跟你office一样版本的Visio安装文件装一下，安装好后在开始菜单的office文件夹下会出现）

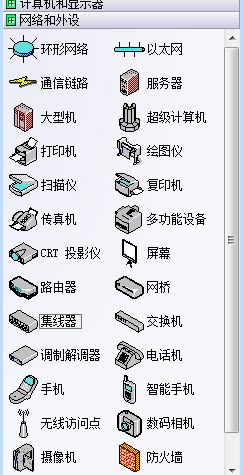

打开Visio，选择画网络图。窗口左侧会出现各种网络设备的图。

将你要的设备直接拖到窗口里就可以了。还能调节大小。你要想加线条也可也以。

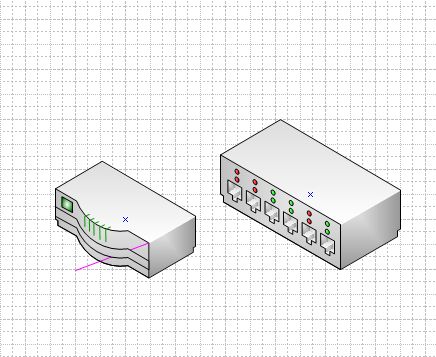

如下图，我拖了一个路由器一个集线器

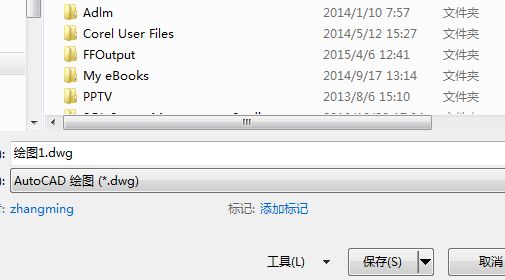

接下来，不要直接点保存，请将此文件另存为AutoCAD文件

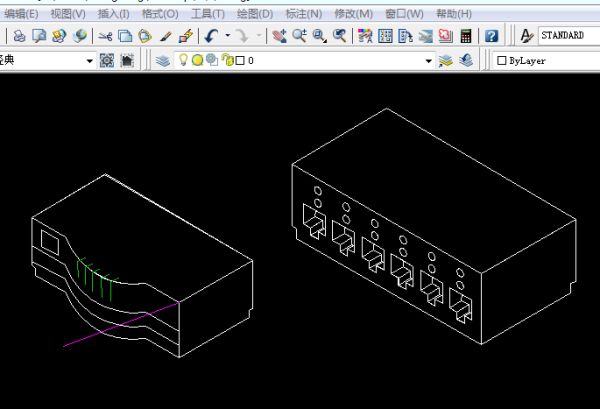

将此文件双击，会自动以AutoCAD打开。

这样你就不用考虑怎么画路由器了。

二、怎么制作软路由

本方法使用最简单的ICS上网方式（能自主上网），不需要购买ADSL宽带路由器
　　软件要求：Windows
XP
　　硬件要求：5口HUB一个，网线三根
　　连接图如图1所示。
教你一招ADSL共享上网的另类方法
下面就以上图为依据把设置步骤一一列出：
　　1）连接节点1与Hub，断开节点2.
　　2）在节点1上建立虚拟拨号并打开ICS共享。（此时，节点1的IP地址为192.168.0.1子网掩码为255.255.255.0）
　　3）打开网卡的TCP／IP属性，手动修改子网掩码为255.255.0.0，在DNS和网关上修改为192.168.1.1.到此节点1已经设置完毕。
　　4）断开节点1，连接节点2与HUB．
　　5）在节点2上建立虚拟拨号并打开ICS共享。（此时，节点2的IP地址为192.168.0.1子网掩码为255.255.255.0）
　　6）打开网卡的TCP／IP属性，手动修改IP地址为192.168.1.1，子网掩码为255.255.0.0，在DNS和网关上修改为192.168.0.1.到此节点2已经设置完毕。
　　7）连接好节点1.所有设置即全部完毕。
　　设置完毕后，先上网的机器可直接拨号上网，后上网的机器可以直接打开IE就可上网，如IE打不开，可自行拨号上网。免除许多麻烦。
　　表1：相关设置一览
　　节点1
节点2
　　IP
地
址：
192.168.0.1
192.168.1.1
　　子网掩码：
255.255.0.0
255.255.0.0
　　网　　关：
192.168.1.1
192.168.0.1
　　DNS：
192.168.1.1
192.168.0.1
　　本方法主要是修改了IP地址的子网掩码，及相关设置，从而使两个不同网段的C类地址可以相互访问。
　　什么是ICS？
　　ICS，Internet
Connection
Sharing的简称，是一种在Windows
2000/XP操作系统中的共享上网服务。它可以使多个用户利用一条上网线路上网，而无须另外安装其他软硬件。
　　设置ICS
　　设置ICS之前，你必需对主机和客户机进行配置。主机将需要两个连接：一个是到Internet的连接，另一个是到网络上其它机器的连接。
　　配置主机
　　点击“开始”，指向“设置”，然后点击“网络和拨号连接”。
右击你想共享的连接，然后点击“属性”。
点击“Internet连接共享”属性页。选择“为这个连接启用Internet连接”。
　　配置客户机
　　检查是否安装了TCP/IP协议；点击“开始”，指向“设置”，然后点击“网络拨号设置”。
右击“本地连接”然后选择“属性”。
选择“TCP/IP属性”属性页，检查网络接口卡的TCP/IP属性是否配置为自动获取IP地址和DNS服务器，并检查动态主机配置协议（DHCP）是否正在使用中。
重新启动机器。

三、网络聚合路由器怎么制作

网络聚合路由器制作是路由器本体底部两侧的前侧和后侧均设置有固定吸盘，固定吸盘的顶部固定连接有定位块。底部两侧的前侧和后侧均开设有与定位块配合使用的定位槽，路由器两侧的前侧和后侧均开设有活动槽，活动槽内腔的底部设置有固定机构，定位块靠近活动槽的一侧开设有与固定机构配合使用的固定槽。

路由器特点

活动槽内腔的顶部设置有与固定机构配合使用的调节机构，所述活动槽内腔的前侧和后侧均开设有与调节机构配合使用的限位槽，所述活动槽远离定位槽的一侧开设有与调节机构配合使用的第一通孔。

路由器是连接两个或多个网络的硬件设备，在网络间起网关的作用，是读取每一个数据包中的地址然后决定如何传送的专用智能性的网络设备。

路由器又可以称之为网关设备，路由器就是在osi/rm中完成的网络层中继以及第三层中继任务，对不同的网络之间的数据包进行存储、分组转发处理，其主要就是在不同的逻辑分开网络。
