应用介绍

IPTV在越来越多的家庭中普及已经是大势所趋，IPTV组网方案也是越来越完善，不同的模式采用不同的设备和相应的方案去保证IPTV的正常使用。本期文章便教你几招，不同场景和需求下如何让IPTV很好的用起来！

解决方案

应用场景1：上网和IPTV口独立，单台机顶盒

一般运营商的光猫的上网口和IPTV口是分开来的，这个是最普遍的IPTV应用场景，两条线下来分别接路由器上网用和接机顶盒实现IPTV业务。

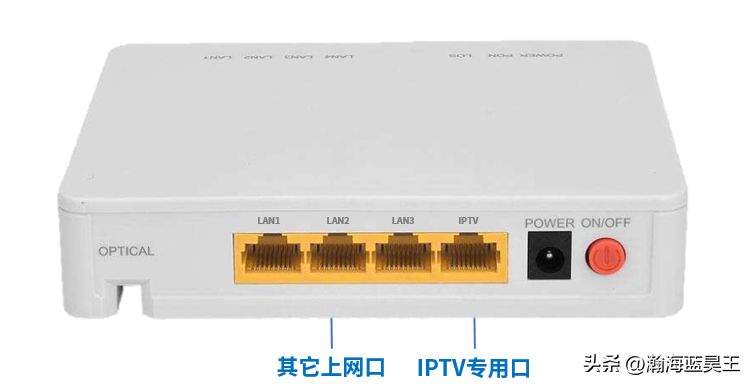

1. 专用口光猫

2. 实现方案：R系列一体式路由器+单个AP

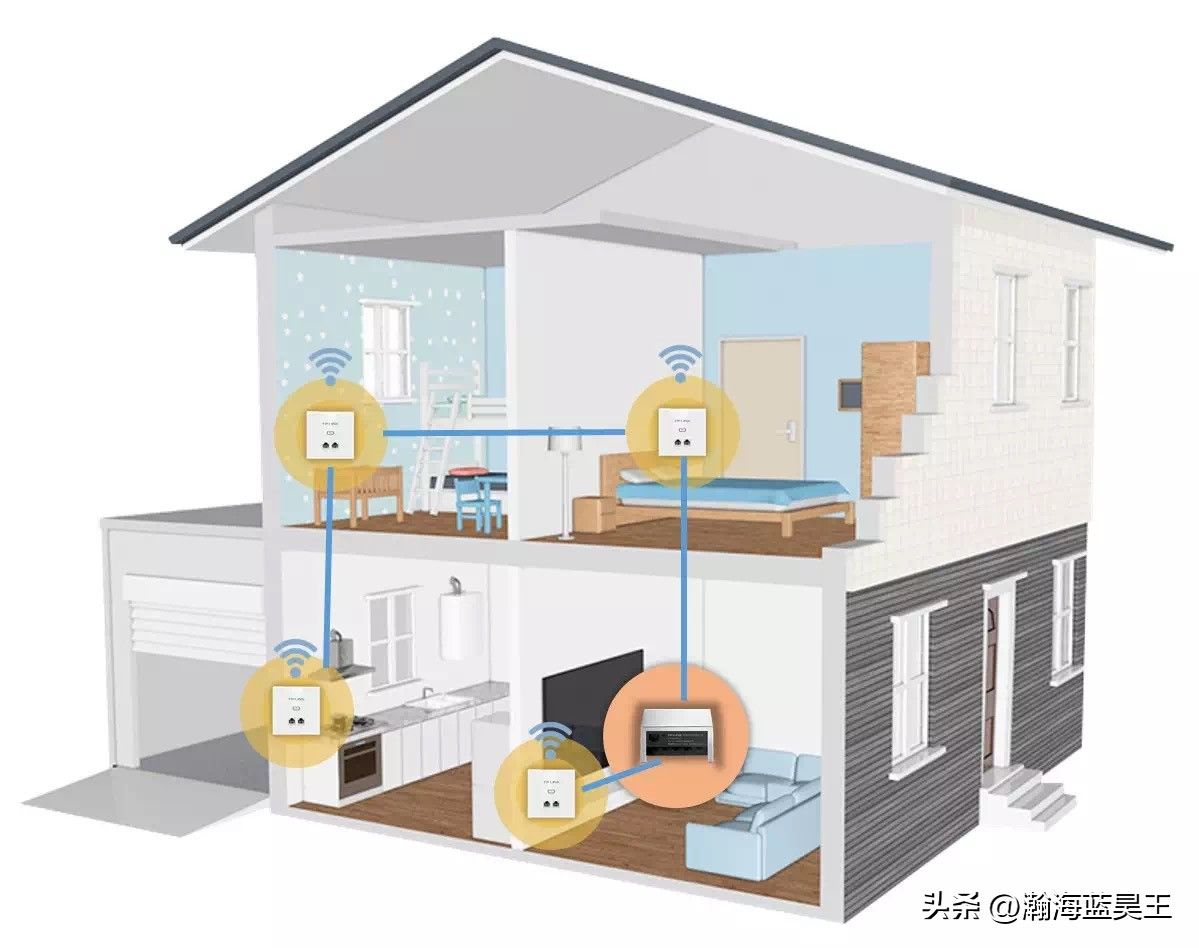

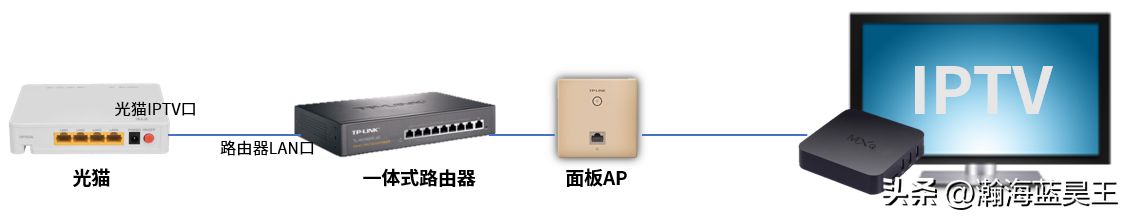

配合我司支持IPTV功能的一体式路由器和AP产品使用实现IPTV业务，设备拓扑：

3. 配置方法：光猫下来的线接到路由器LAN，该口配置为IPTV口，同时绑定AP的网口即可。

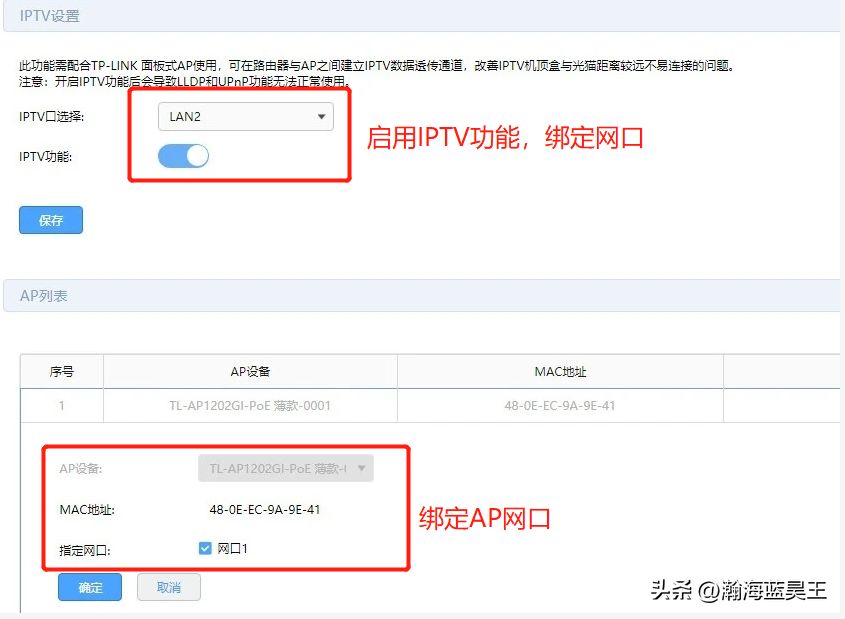

路由器配置页面

应用场景2：上网和IPTV口独立，多台机顶盒

实现方案1：R系列一体式路由器+多个AP

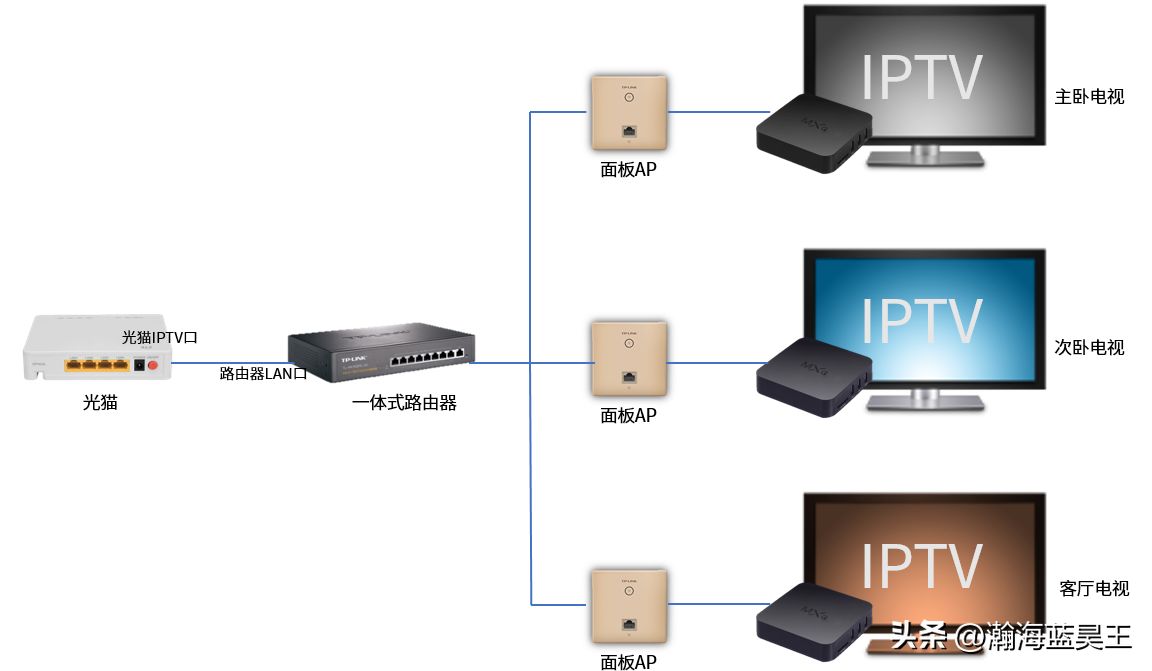

1. 和上述单台机顶盒的场景应用类似，只不过我们需要增加AP，绑定相应的网口支持多个IPTV的使用，设备拓扑：

2. 配置方法：光猫下来的线接到路由器LAN，该口配置为IPTV口。同时绑定多个AP的网口，分别接入对应的机顶盒即可。

实现方案2：任意路由器+网管交换机

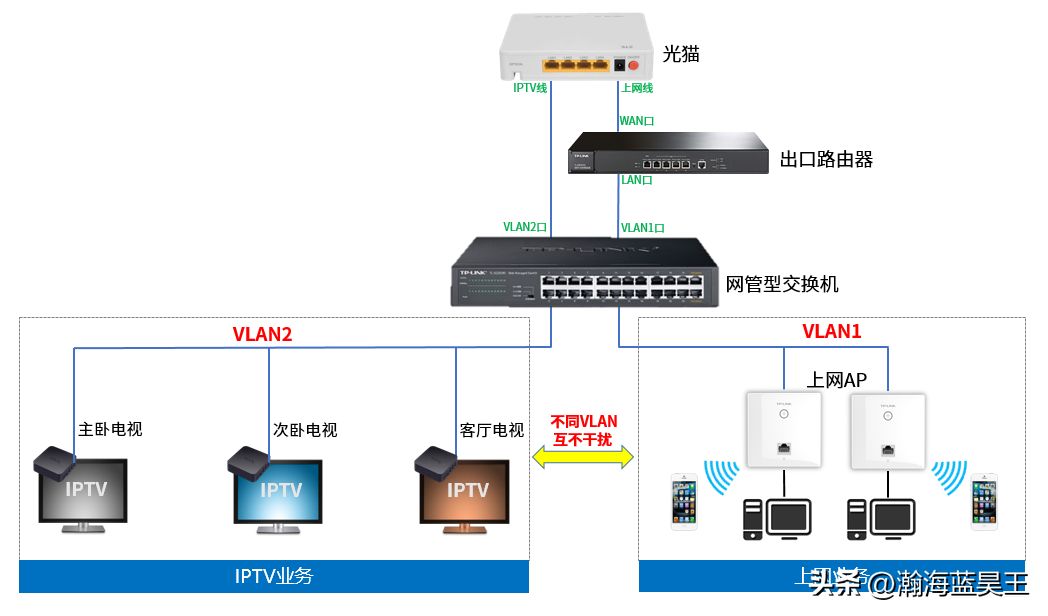

1. 通过配置网管交换机的VLAN功能，将IPTV业务单独划出来实现，同时不会干扰到上网业务的使用。设备拓扑：

2. 配置方法：

交换机VLAN1用来上网，VLAN2做IPTV使用。

(1) 光猫下来的上网线接到路由器WAN，路由器的LAN口接到交换机的计划做的VLAN1网段。

(2) 光猫下来的IPTV线接到交换机的计划做的VLAN2网段。

(3) 在交换机上配置VLAN1和VLAN2，把相应端口划入相应VLAN即可。

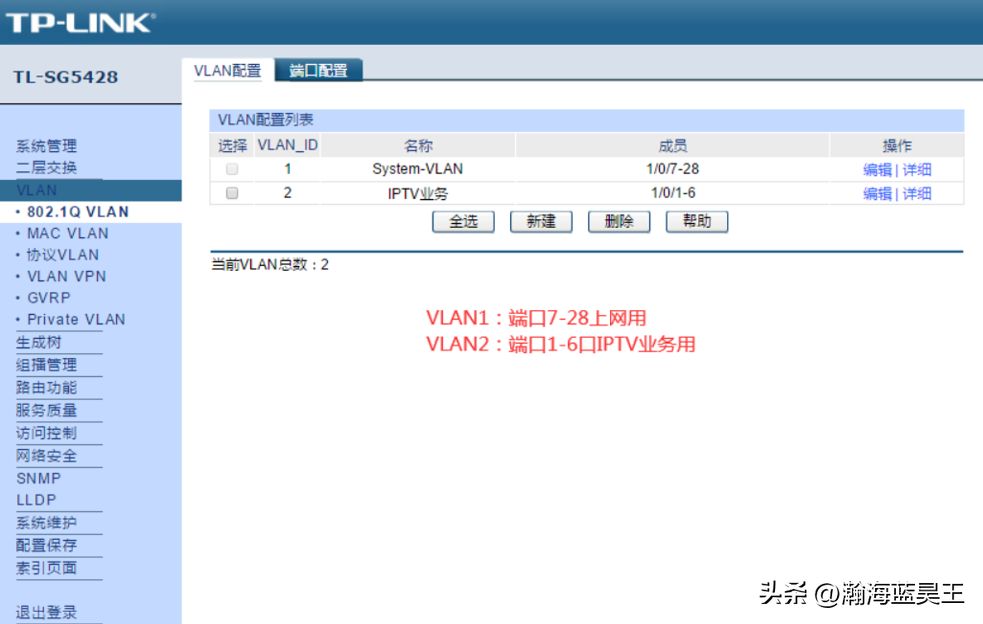

交换机配置界面

应用场景3：复合口，单台机顶盒

部分光猫下来的网线即做上网业务同时也做IPTV业务。由于当前我司R系列一体式路由器只支持上网口和IPTV口分开使用，所以面对这个情况我们需要加一台傻瓜交换机去实现既上网又用IPTV的需求。

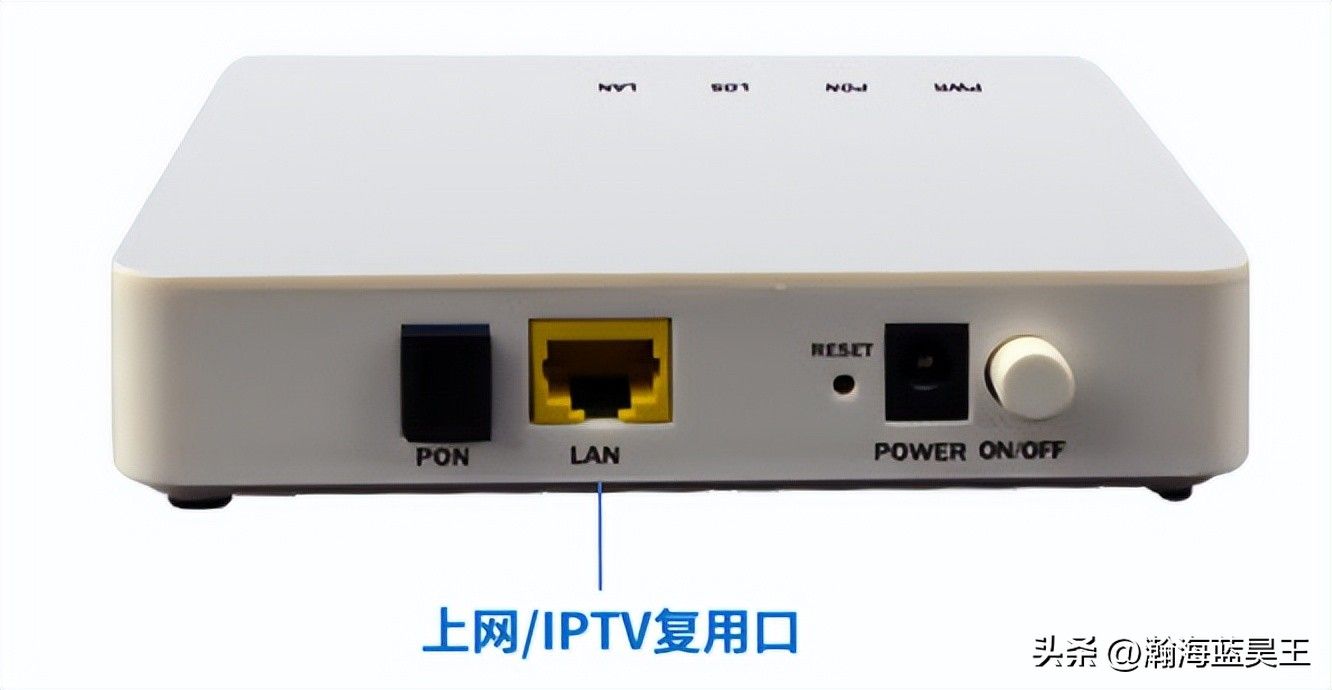

1. 复用口光猫

2. 实现方案：傻瓜交换机+R系列一体式路由器+单个AP

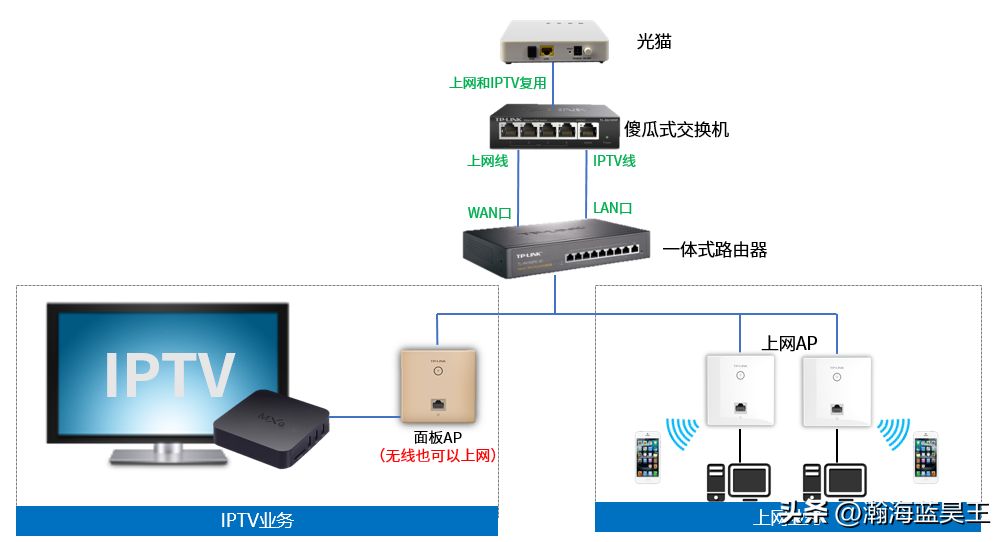

灵活使用傻瓜式交换机将猫下来的复用线一分为二，再配套支持IPTV的路由器和AP实现上网和IPTV业务，傻瓜交换机挨着路由器，在不影响原本装修布线的基础上，可以实现一分二的效果，设备拓扑：

3. 配置方法：光猫下来的IPTV线接到路由器LAN，该口配置为IPTV口，同时绑定AP的网口接入机顶盒即可。

应用场景4：复合口，多台机顶盒

1. 实现方案：傻瓜交换机+R系列一体式路由器+多个AP

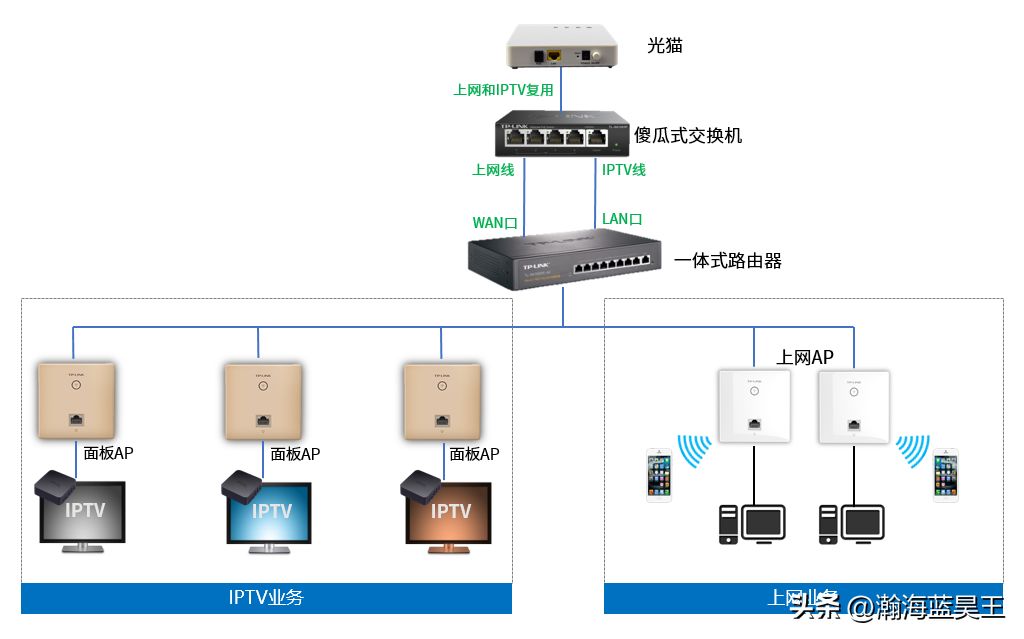

和上述单台机顶盒场景类似，增加AP实现IPTV业务。使用傻瓜式交换机将光猫下来的复用线一分为二，再配套支持IPTV的路由器和多个AP实现上网和IPTV业务，设备拓扑：
