一、路由器怎么设置无线网络图

路由器设置无线网络图方法：

【家庭网络环境布线】：

1、有电信猫：电信猫----路由器wan口；路由器lan口----电脑。

2、没有电信猫：网线----路由器wan口；路由器lan口----电脑。

【电脑进入路由器】：

1、打开浏览器-输入192.168.1.1(一般路由器地址是这个或者查看路由器背面的登录信息)进路由-输入用户名,密码 ,（默认一般是admin）。

【设置路由器拨号】：

电脑ip、dns设置自动获取。

1、进入路由器。

打开浏览器-输入192.168.1.1(一般路由器地址是这个或者查看路由器背面的登录信息)进路由-输入用户名,密码 ,（默认一般是admin）。

2、在【设置向导】里，选择【PPPoE拨号】（有些是ADSL拨号）这一项，按提示步骤输入上网的用户名和密码，保存。

3、在【网络参数】--【WAN设置】里，选【正常模式】，在【连接】的三个选项，选择【PPPoE拨号】这一项。下面就是选择【自动连接】，保存，退出。

【开启路由器的无线功能】

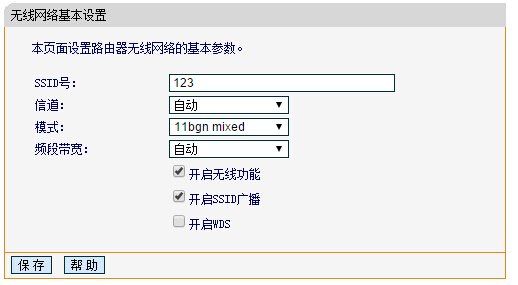

1、选择无线设置---基本设置。

2、勾选【开启无线功能】，单击保存即可。

【设置wifi密码】

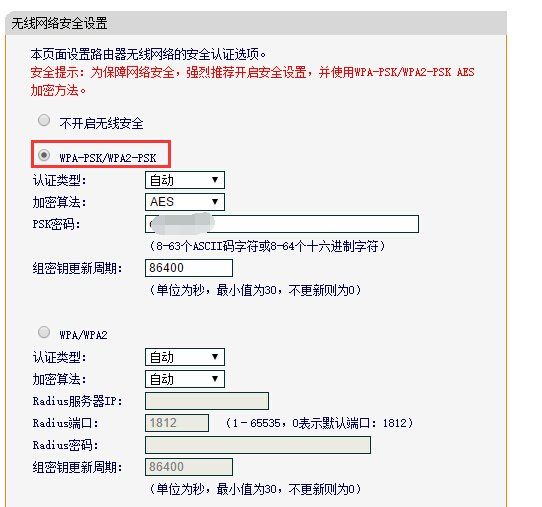

1、无线设置--无线安全设置--选择【WPA-PSK/WPA2-PSK】。

①、认证类型：自动。

②、加密算法：AES。

③、PSK密码就是无线密码。设置成需要的密码。

二、网络怎么设置路由器

路由器的安装和设置如下：

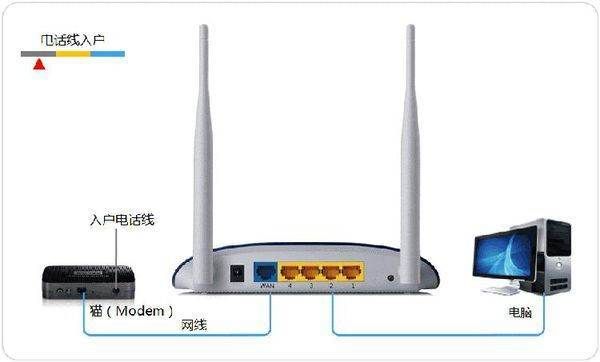

1.首先连接线路，可以参考下图

2.线路连接完毕后，打开浏览器输入路由器的管理地址和管理密码然后进入路由器后台（具体路由器的登录地址和登录密码可以参考说明书或者是路由器背面的标签）

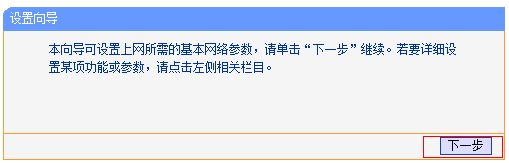

3.登录后台后选择快速设置，然后点击下一步

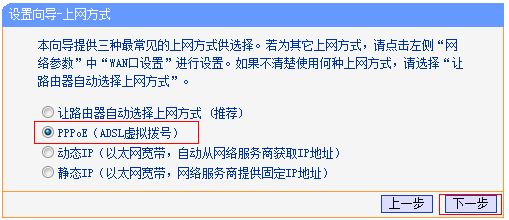

4.选择上网方式，通常ADSL用户则选择第一项PPPoE，如果用的是其他的网络服务商则根据实际情况选择下面两项，如果不知道该怎么选择的话，直接选择第一项自动选择即可，方便新手操作，选完点击下一步；

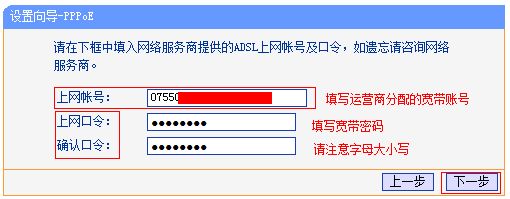

5.输入从网络服务商申请到的账号和密码，输入完成后直接下一步；

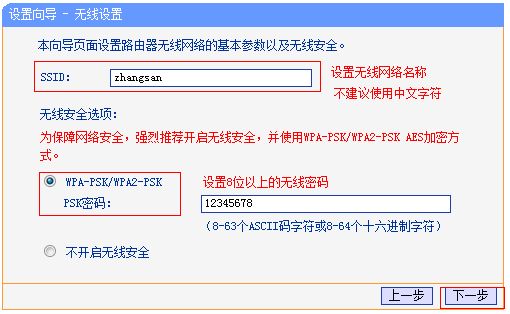

6.设置wifi密码，尽量字母数字组合比较复杂一点不容易被蹭网。

7.输入正确后会提示是否重启路由器，选择是确认重启路由器，重新启动路由器后即可正常上网。

三、这个路由器怎么连接设置最好有截图

路由器的设置方法如下：
1、宽带总线（猫出来的网线）连接路由器的WAN口。
2、将网线一头连接路由器任意LAN口，一头连接电脑，启动电脑和路由器设备；

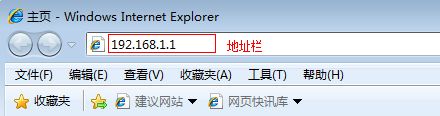

3、启动设备后，打开浏览器，在地址栏中输入192.168.1.1进入无线路由器设置界面。
4、设置界面出现一个登录路由器的帐号及密码，输入默认帐号admin，密码为空不用输入，直接点击确定即可登陆。
5、根据设置向导一步一步设置，选择上网方式，通常ADSL用户则选择第一项PPPoE，如果用的是其他的网络服务商则根据实际情况选择下面两项，如果不知道该怎么选择的话，直接选择第一项自动选择即可，方便新手操作，选完点击下一步；
6、输入从网络服务商申请到的账号和密码，输入完成后直接下一步；
7、设置wifi密码，尽量字母数字组合比较复杂一点不容易被蹭网。
8、输入正确后会提示是否重启路由器，选择是确认重启路由器，重新启动路由器后即可正常上网。
