本文适合于刚接触可网管交换机的同学,以前接触的都是普通的路由器,配置起来很简单,只需把外线接路由wan口上,内线接路由lan上就可以简单设置上网了,但是AR系列的路由和以前的那些大不一样了,需要在命令行下进行配置才能上网,也没有很明显的wan口与lan口的区分了,下面的例子就是通过简单配置S级交换机和AR路由器实现vlan10和vlan 20电脑上网.

在S5700交换机配置vlan10和vlan20,PC1和PC2各接入一个vlan,并配置vlanif接口实现两个vlan间的互通,配置vlan100和路由器对接.

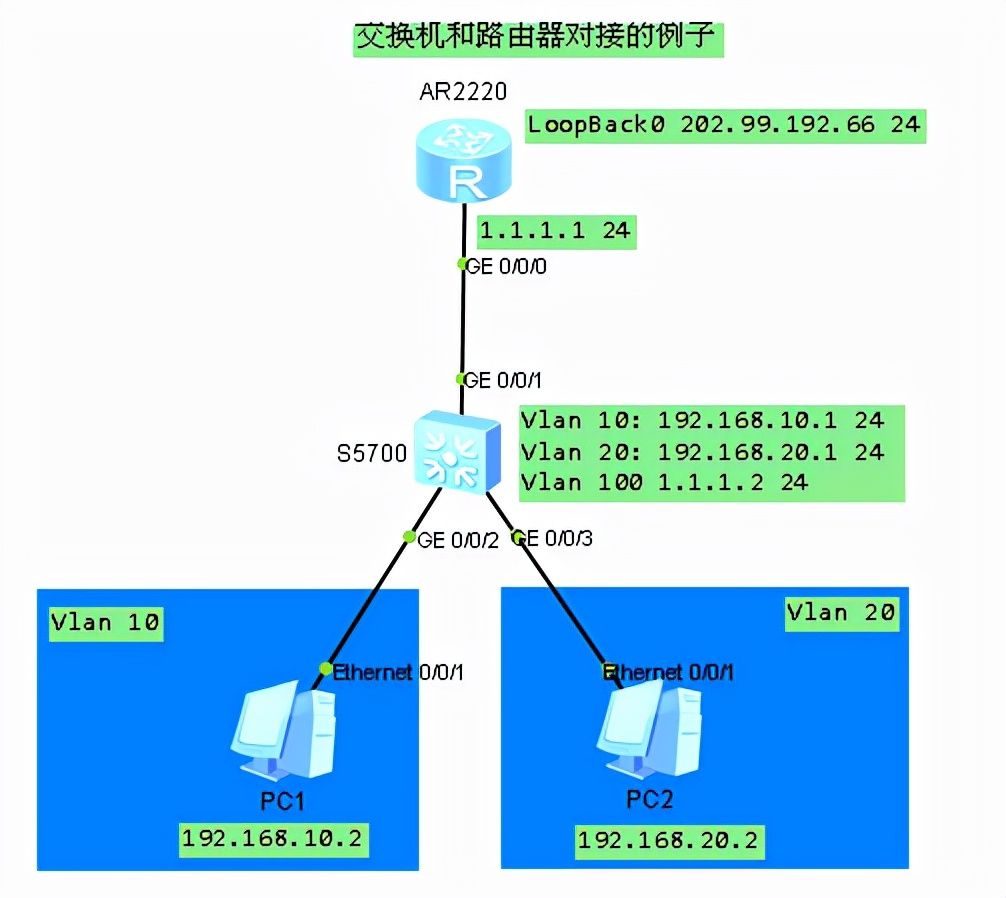

在AR2220上配置和vlan100同一网段的地址和交换机对接,配置静态路由使数据能到达vlan 10 20,配置loopback接口模拟外网.拓扑图如下:

先根据上图对pc做好配置,S5700的配置如下:

[Huawei]undo info-center enable
Info: Information center is disabled.
[Huawei]vlan batch 10 20 100
Info: This operation may take a few seconds. Please wait for a moment...done.
[Huawei]interface vlanif 10
[Huawei-Vlanif10]ip address 192.168.10.1 24
[Huawei-Vlanif10]q
[Huawei]interface vlanif 20
[Huawei-Vlanif20]ip address 192.168.20.1 24
[Huawei-Vlanif20]q
[Huawei]interface vlanif 100
[Huawei-Vlanif100]ip address 1.1.1.2 24
[Huawei-Vlanif100]q
[Huawei]interface giga 0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type access #把ge0/0/1接口以access方式加入vlan100,这个接口和路由器进行对接
[Huawei-GigabitEthernet0/0/1]port default vlan 100
[Huawei-GigabitEthernet0/0/1]q
[Huawei]interface giga 0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type access
[Huawei-GigabitEthernet0/0/2]port default vlan 10
[Huawei-GigabitEthernet0/0/2]q
[Huawei]interface giga 0/0/3
[Huawei-GigabitEthernet0/0/3]port link-type access
[Huawei-GigabitEthernet0/0/3]port default vlan 20
[Huawei-GigabitEthernet0/0/3]q
[Huawei]ip route-static 0.0.0.0 0.0.0.0 1.1.1.1 #配置默认静态路由
[Huawei]q

经过以上配置后vlan10和vlan 20就可以互通了

ar2220的配置如下:

[Huawei]undo info-center enable
Info: Information center is disabled.
[Huawei]interface giga 0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 1.1.1.1 24 #配置ge0/0/0接口ip地址,这个接口和交换机进行对接
[Huawei-GigabitEthernet0/0/0]q
[Huawei]interface loopback 0
[Huawei-LoopBack0]ip address 202.99.192.66 24 #配置本地回环接口址,以做测试用.
[Huawei-LoopBack0]q
[Huawei]ip route-static 192.168.0.0 255.255.0.0 1.1.1.2 #配置静态路由,使数据可以到达交换机

完成上面的配置后,就可以用pc1和pc2进行测试了,先ping到1.1.1.1的地址通不通,然后再ping 202.99.192.66,如果是真实的设备,想要两台电脑上网,需要配置公网IP和网关才可以.
