安防系统中交换机网络vlan划分配置-华为

2023-05-18 08:24:31

背景描述:安防监控项目上,较大项目中会有成百上千个网络终端设备,包括摄像机、存储、解码器、可视对讲、门禁等,一般交换机会做不同的VLAN来划分网络段,缩小广播域,同时扩大IP地址段,解决IP地址不够使用的情况,交换机的VLAN怎么配置呢??使用华为网络设备模拟器ensp进行说明,现场使用实体交换机自带console线连接usb转串口线,连接电脑,使用串口调试工具,就可以进行配置。后面会发布华为网络设备模拟器相关配置说明。

问题解决:华为网络设备模拟器ensp安装使用,参考我的另一篇文章<使用电脑也可以学习交换机配置-华为模拟器安装>,文中描述软件获取,加为粉丝私信(发送:ensp),使用如下拓扑图。

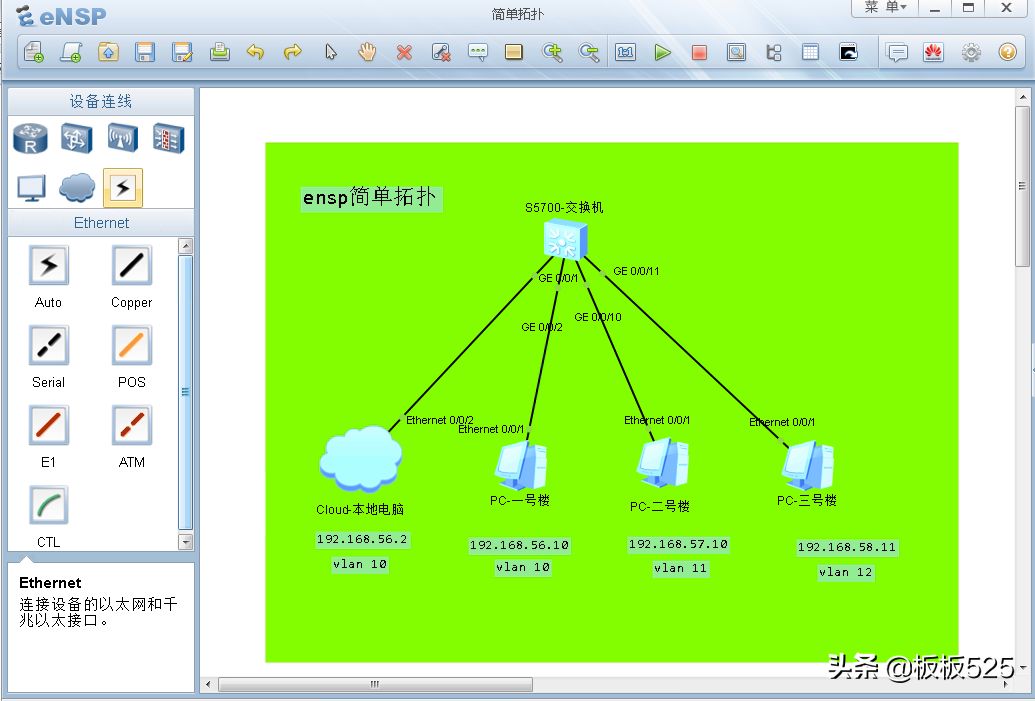

拓扑图

打开交换机ctl命令行窗口,进行配置

1:<>用户视图模式,仅仅能配置基本参数,调试命令,权限较小

2:system-view进入系统视图

3:quit退出当前模式

4:sysname **** 设备命名

5:输入命令行时,输入前面几个字母用tab键可以快速补全,不知道命令后输入啥参数使用?号,可以带出后续相关参数

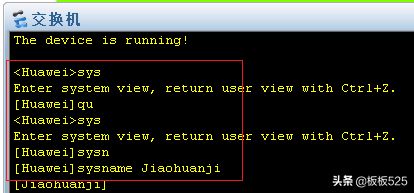

配置1

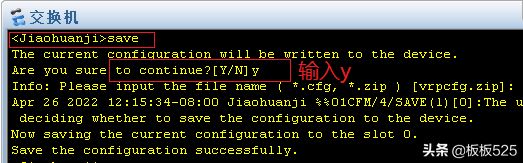

6:save #交换机配置保存

保存配置

7,创建对应拓扑图的vlan

[Jiaohuanji]vlan 10 #创建vlan 10

[Jiaohuanji]vlan 11 #创建vlan 11

[Jiaohuanji]vlan 12 #创建vlan 12

[Jiaohuanji]dis vlan #显示现有vlan,有1号属于默认vlan,10-12号上面创建vlan

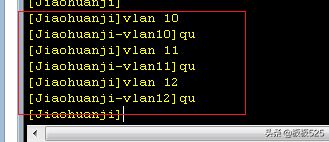

创建vlan

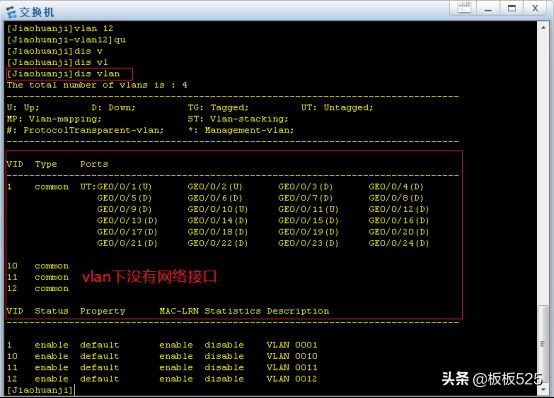

查看交换机中vlan

8,给vlan配置IP地址

[Jiaohuanji]interface Vlanif 10 #进入vlan接口,配置vlan的IP地址

配置vlanIP地址

[Jiaohuanji-Vlanif10]ip address 192.168.56.1 24

[Jiaohuanji-Vlan-interface10]dis this

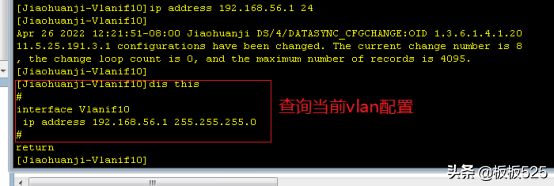

查询当前vlan配置

9,将端口加入到对应的vlan下

[Jiaohuanji]interface GigabitEthernet 0/0/1

[Jiaohuanji-GigabitEthernet0/0/1]port link-type access #将端口改为access类型

[Jiaohuanji-GigabitEthernet0/0/1]port default vlan 10 #将端口加入vlan10下

[Jiaohuanji]interface GigabitEthernet 0/0/2

[Jiaohuanji-GigabitEthernet0/0/2]port link-type access #将端口改为access类型

[Jiaohuanji-GigabitEthernet0/0/2]port default vlan 10 #将端口加入vlan10下

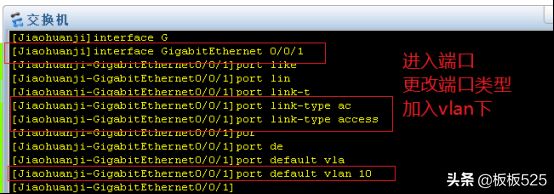

端口加入vlan下

10,其他两个vlan配置如下

[Jiaohuanji]interface Vlanif 11 #进入vlan接口,配置vlan的IP地址

[Jiaohuanji-Vlanif11]ip address 192.168.57.1 24

[Jiaohuanji-Vlan-interface11]dis this

[Jiaohuanji]interface GigabitEthernet 0/0/10

[Jiaohuanji-GigabitEthernet0/0/10]port link-type access #将端口改为access类型

[Jiaohuanji-GigabitEthernet0/0/10]port default vlan 11 #将端口加入vlan11下


[Jiaohuanji]interface Vlanif 12 #进入vlan接口,配置vlan的IP地址

[Jiaohuanji-Vlanif12]ip address 192.168.58.1 24

[Jiaohuanji-Vlan-interface12]dis this

[Jiaohuanji]interface GigabitEthernet 0/0/11

[Jiaohuanji-GigabitEthernet0/0/11]port link-type access #将端口改为access类型

[Jiaohuanji-GigabitEthernet0/0/11]port default vlan 12 #将端口加入vlan12下

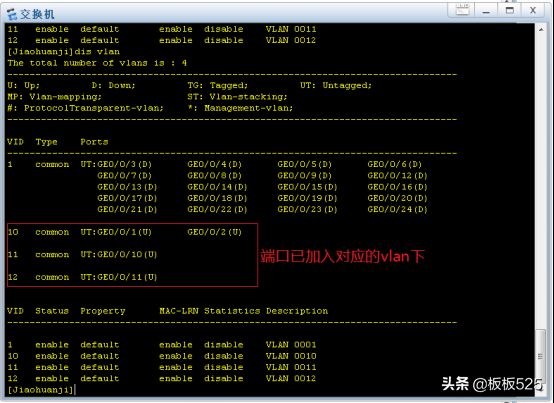

端口已加入vlan下

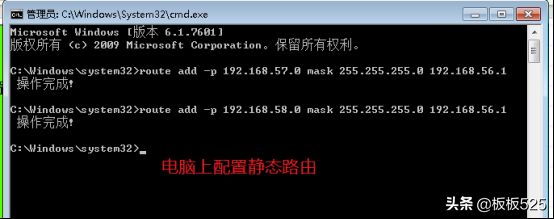

11:电脑配置静态路由,配置说明参考另一篇文章《
安防监控系统中不同IP段设备怎么才能都访问》,配置完成后,就可以ping通其他vlan的设备了,

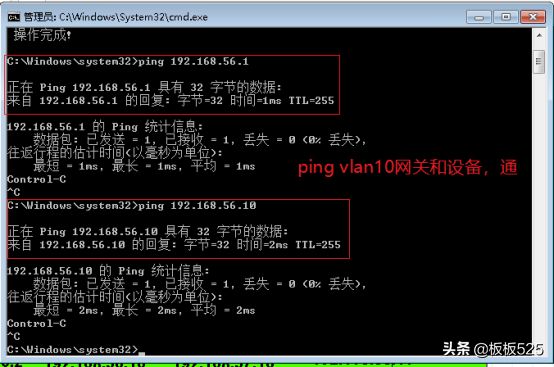

ping vlan10

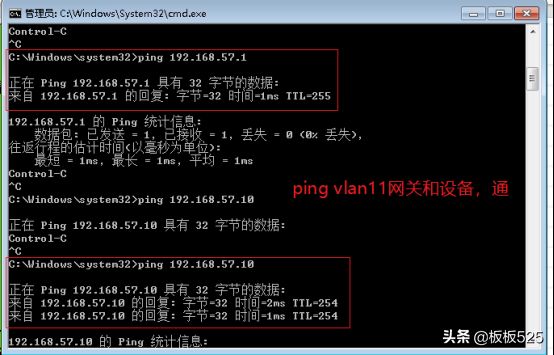

ping vlan 11

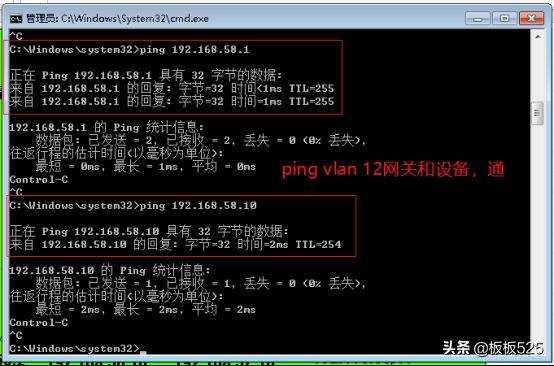

ping vlan 12

12,如果ping不同其它网段设备,删除cloud-本地电脑,重新进行配置桥接。
